Petrobras PSP 2023.1 — Manutenção – Elétrica
49 questions with the correct answer and an explanation for each.
Topic: PSP 2023.1. Free, no account needed.
Fazer esta prova online

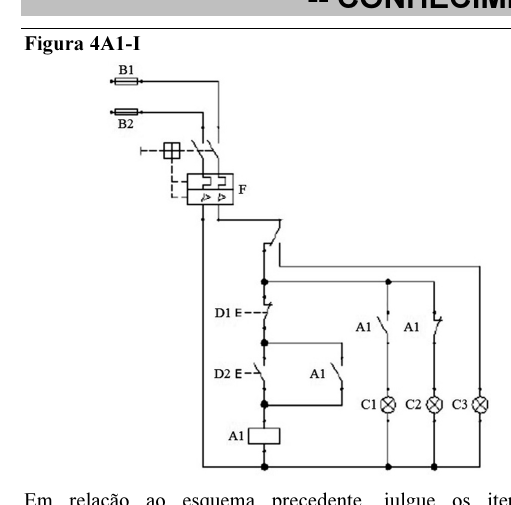

Em relação ao esquema precedente, julgue os itens que se seguem.
1. No esquema apresentado, os dispositivos identificados como C1, C2 e C3 são fusíveis, os quais se romperão em caso de um curto trifásico, o que protegerá o motor de correntes elevadas.
- Certo
- Errado
Gabarito: E — Errado
No esquema, C1, C2 e C3 são lâmpadas de sinalização, e não fusíveis; portanto, não se rompem em caso de curto para proteger o motor.
2. O esquema representa um circuito de potência para o acionamento de motor trifásico.
- Certo
- Errado
Gabarito: E — Errado
O esquema contém botoeiras, bobinas de contator (A1) e lâmpadas de sinalização (C1–C3), elementos típicos de um circuito de comando, e não de potência.

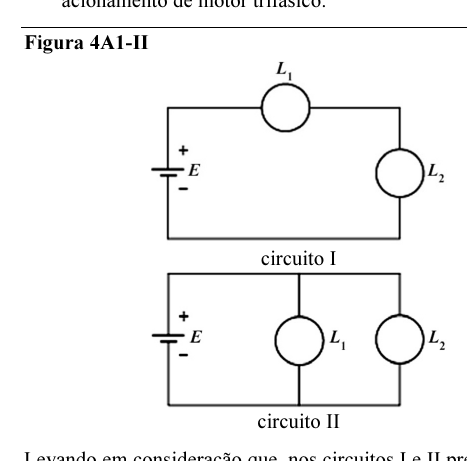

Levando em consideração que, nos circuitos I e II precedentes, L1 e L2 sejam lâmpadas incandescentes, de filamento, julgue os itens a seguir.
3. No circuito I, se as resistências de L1 e L2 forem iguais, então a intensidade luminosa de L1 será maior que a de L2.
- Certo
- Errado
Gabarito: E — Errado
No circuito I, as lâmpadas estão em série e percorridas pela mesma corrente; com resistências iguais, dissipam a mesma potência e apresentam a mesma intensidade luminosa.
4. No circuito II, se L1 queimar, o funcionamento de L2 será interrompido.
- Certo
- Errado
Gabarito: E — Errado
No circuito II, L1 e L2 estão em paralelo com a fonte; a queima de L1 abre apenas seu ramo, e L2 continua funcionando.
Em relação a circuitos de corrente alternada e considerando 1,4 como valor aproximado de √2, julgue os itens subsequentes.
5. Uma tensão eficaz de 14 V equivale a 10 V de tensão de pico.
- Certo
- Errado
Gabarito: E — Errado
A tensão de pico correspondente a 14 V eficazes é 14 × 1,4 = 19,6 V (≈ 20 V), e não 10 V.
6. Uma fonte com 14 V de tensão de pico conectada a um resistor dissipará a mesma quantidade de energia que uma fonte de tensão contínua de 10 V ligada ao mesmo resistor.
- Certo
- Errado
Gabarito: C — Certo
Com 14 V de pico, o valor eficaz é 14/1,4 = 10 V, de modo que a dissipação no mesmo resistor equivale à de uma fonte contínua de 10 V.
7. Em circuitos de corrente alternada, a tensão eficaz equivale à metade da tensão pico a pico.
- Certo
- Errado
Gabarito: E — Errado
A tensão eficaz é Vp/√2, ou seja, Vpp/(2√2) ≈ 0,35 × Vpp, e não a metade da tensão pico a pico.
No que se refere a potência e energia elétrica, julgue os próximos itens.
8. Apesar de produzir trabalho, a energia reativa requer condutores de seção maior nas instalações para a correta operação dos equipamentos elétricos.
- Certo
- Errado
Gabarito: E — Errado
A energia reativa não produz trabalho útil; ela apenas circula entre fonte e carga, embora sobrecarregue os condutores.
9. Uma das vantagens da correção do fator de potência é a redução do custo de energia elétrica.
- Certo
- Errado
Gabarito: C — Certo
A correção do fator de potência elimina multas por baixo fator de potência e reduz perdas, diminuindo o custo de energia elétrica.
10. A correção do fator de potência aumenta a capacidade do sistema de transmissão da concessionária no que se refere à condução de potência ativa.
- Certo
- Errado
Gabarito: C — Certo
Com menor circulação de potência reativa, libera-se capacidade do sistema da concessionária para a condução de potência ativa.

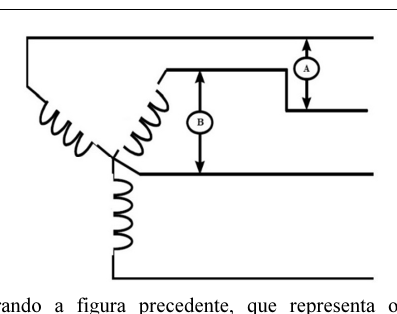

Considerando a figura precedente, que representa o circuito trifásico de um gerador, julgue os itens seguintes.
11. O instrumento identificado pela letra A pode ser utilizado para medir a corrente de linha entre duas fases do gerador.
- Certo
- Errado
Gabarito: E — Errado
O instrumento A está ligado entre fases (em paralelo com o trecho), caracterizando um voltímetro, que mede tensão de linha, e não corrente.
12. O valor mensurado pelo instrumento A é superior ao valor medido pelo instrumento B.
- Certo
- Errado
Gabarito: C — Certo
O instrumento A mede tensão de linha (entre duas fases) e B mede tensão de fase; como VL = √3 × VF, o valor medido por A é superior ao medido por B.
13. Se o gerador for ligado a uma carga trifásica equilibrada, então, para suportar a corrente, o condutor neutro deverá ter a bitola igual ao dobro da bitola do condutor de fase.
- Certo
- Errado
Gabarito: E — Errado
Com carga trifásica equilibrada, a corrente no neutro é praticamente nula, não havendo qualquer necessidade de bitola dobrada em relação à fase.
Julgue os itens a seguir, relativos a noções básicas de eletromagnetismo.
14. Em uma bobina, o campo magnético de cada anel isoladamente se une ao campo magnético dos filamentos adjacentes, o que reforça e cria um único campo magnético para toda a bobina.
- Certo
- Errado
Gabarito: C — Certo
Nas bobinas, os campos magnéticos das espiras adjacentes somam-se, reforçando-se e formando um único campo magnético resultante ao longo da bobina.
15. O sentido do campo magnético gerado por uma corrente elétrica será sempre o mesmo, independentemente do sentido da corrente elétrica que o gerou.
- Certo
- Errado
Gabarito: E — Errado
Pela regra da mão direita, o sentido do campo magnético depende do sentido da corrente; invertida a corrente, inverte-se o sentido do campo.
Em relação a máquinas elétricas, julgue os itens a seguir.
16. Nos transformadores reais, existem diversas perdas associadas ao processo de conversão do nível de tensão, e uma dessas perdas é a perda no cobre, caracterizada pelo aquecimento resistivo no núcleo do transformador.
- Certo
- Errado
Gabarito: E — Errado
A perda no cobre ocorre por aquecimento resistivo nos enrolamentos (condutores); as perdas no núcleo são as perdas no ferro (histerese e correntes parasitas).
17. Os motores síncronos são máquinas elétricas que convertem a energia mecânica em energia elétrica.
- Certo
- Errado
Gabarito: E — Errado
Motores síncronos convertem energia elétrica em energia mecânica; converter energia mecânica em elétrica é função dos geradores.
18. Nos motores de indução, se o rotor girar na mesma velocidade do campo magnético gerado pelo estator, não haverá tensão induzida.
- Certo
- Errado
Gabarito: C — Certo
Sem velocidade relativa entre rotor e campo girante do estator, não há variação de fluxo concatenado nem tensão induzida no rotor (escorregamento nulo).
Relativamente a dispositivos de proteção de baixa tensão, julgue os itens seguintes.
19. A partida de motores elétricos pode ser protegida por fusíveis de classe de serviço aM.
- Certo
- Errado
Gabarito: C — Certo
Os fusíveis da classe aM são destinados à proteção contra curto-circuito de circuitos de motores, suportando a corrente de partida sem fundir.
Julgue os itens que se seguem, relativos a acionamentos e comando de motores elétricos.
20. As chaves comutadoras são dispositivos do circuito de força, ou seja, são responsáveis por energizar ou desligar os motores.
- Certo
- Errado
Gabarito: E — Errado
As chaves comutadoras são elementos do circuito de comando; energizar e desligar motores cabe aos contatores, que integram o circuito de força.
21. Os botões pulsadores possuem um LED interno cuja luz pulsa para indicar que o sistema está ligado.
- Certo
- Errado
Gabarito: E — Errado
Botões pulsadores não possuem LED interno pulsante; a indicação luminosa de sistema ligado é função dos sinaleiros.
22. As cores dos botões de comando estão associadas à sua função e são definidas em normas específicas.
- Certo
- Errado
Gabarito: C — Certo
As cores dos botões são padronizadas por normas específicas e associadas à função (por exemplo, vermelho para parada e verde para partida).
Em relação à segurança do trabalho em circuitos energizados, julgue os itens a seguir.
23. Os estabelecimentos com carga instalada superior a 75 kW devem manter atualizados, além dos diagramas unifilares das instalações elétricas, documentação comprobatória das inspeções e medições do sistema de proteção contra descargas atmosférica e aterramentos elétricos.
- Certo
- Errado
Gabarito: C — Certo
É o que prescreve a NR-10 para o prontuário das instalações elétricas de estabelecimentos com carga instalada superior a 75 kW.
Em relação aos equipamentos de proteção individuais e coletivos para trabalhos que envolvam eletricidade, julgue os itens subsequentes.
24. Cones de sinalização, mantas isolantes e grades dobráveis são exemplos de equipamentos de proteção coletivos para trabalhos com eletricidade.
- Certo
- Errado
Gabarito: C — Certo
Cones, mantas isolantes e grades dobráveis (barreiras) são exemplos clássicos de equipamentos de proteção coletiva para trabalhos com eletricidade.
25. No Brasil, os EPI relacionados aos trabalhos em questão restringem-se a capacete, luvas e calçados, não sendo previsto em norma o uso de vestimenta de corpo inteiro.
- Certo
- Errado
Gabarito: E — Errado
A NR-10 prevê também o uso de vestimentas de trabalho de corpo inteiro (inclusive com proteção contra arco elétrico), não se restringindo os EPI a capacete, luvas e calçados.

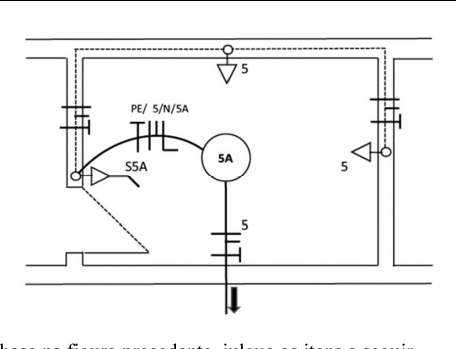

Com base na figura precedente, julgue os itens a seguir.
26. A figura apresenta símbolos que estão em conformidade com a norma de símbolos gráficos para diagramas elétricos e refere-se a um cômodo com três lâmpadas.
- Certo
- Errado
Gabarito: E — Errado
A figura mostra um quadro de distribuição com tomada e aterramento, e não um cômodo com três lâmpadas.
27. A figura refere-se a um diagrama trifilar, demonstrando os detalhes de todas as conexões e ligações a serem executadas pelo montador.
- Certo
- Errado
Gabarito: E — Errado
Errado. Um diagrama trifilar representa separadamente os três condutores de fase; não se pode afirmar que a figura seja desse tipo nem que detalhe todas as conexões e ligações a executar.
A respeito de fundamentos de medidas elétricas e da utilização de instrumentos de medição em circuitos elétricos, julgue os itens a seguir.
28. A determinação da incerteza do resultado de medição auxilia no controle da qualidade das medições.
- Certo
- Errado
Gabarito: C — Certo
A incerteza quantifica a dúvida associada ao resultado da medição e é ferramenta essencial para o controle da qualidade das medições.
29. Medir é o procedimento experimental pelo qual o valor momentâneo de uma grandeza física é determinado como um múltiplo e(ou) uma fração de uma medida estabelecida por um padrão e reconhecida internacionalmente.
- Certo
- Errado
Gabarito: C — Certo
O enunciado reproduz fielmente a definição clássica de medir dos textos básicos de metrologia, incluída a expressão 'valor momentâneo'.
30. Caso se faça uma medição de corrente elétrica em um circuito AC, o amperímetro medirá a corrente instantânea desse circuito.
- Certo
- Errado
Gabarito: E — Errado
Em circuitos de corrente alternada, o amperímetro indica o valor eficaz da corrente, e não o valor instantâneo.
31. Com um voltímetro ligado em série a um circuito elétrico, afere-se a tensão elétrica em volts.
- Certo
- Errado
Gabarito: E — Errado
O voltímetro deve ser ligado em paralelo com o trecho cuja tensão se deseja medir; ligado em série, sua elevada resistência interna praticamente bloqueia o circuito.
Considerando as tecnologias de acondicionamento de energia elétrica, julgue os itens seguintes.
32. Retificadores de onda completa fazem um aproveitamento maior da energia disponível que retificadores de meia onda.
- Certo
- Errado
Gabarito: C — Certo
O retificador de onda completa aproveita os dois semiciclos da tensão alternada, utilizando melhor a energia disponível do que o de meia onda.
Julgue os itens a seguir, relativos a instalações elétricas de baixa tensão.
33. Caso seja conveniente, os circuitos elétricos de uma residência poderão ser protegidos por um único disjuntor, mesmo que a carga consumida extrapole a corrente máxima do disjuntor.
- Certo
- Errado
Gabarito: E — Errado
A norma exige a divisão da instalação em circuitos e que a corrente jamais extrapole a capacidade do dispositivo de proteção; sobrecarga proposital é inadmissível.
34. A norma vigente admite o uso de linhas elétricas no interior de dutos de exaustão de fumaça ou de ventilação.
- Certo
- Errado
Gabarito: E — Errado
A ABNT NBR 5410 veda a instalação de linhas elétricas no interior de dutos de exaustão de fumaça ou de ventilação.
35. A seção transversal do fio condutor, seu material constitutivo e seu comprimento são fatores a serem considerados no cálculo do dimensionamento de circuitos elétricos em instalações de baixa tensão.
- Certo
- Errado
Gabarito: C — Certo
Seção, material e comprimento do condutor determinam sua resistência, capacidade de condução e queda de tensão, sendo fatores do dimensionamento dos circuitos.
Em relação às grandezas elétricas e magnéticas, julgue os seguintes itens.
36. A corrente elétrica, cuja unidade no Sistema Internacional de Unidades (SI) é o ampere (A), é o deslocamento de cargas elétricas em um condutor elétrico, quando há, nas extremidades desse condutor, uma diferença de potencial elétrico.
- Certo
- Errado
Gabarito: C — Certo
A definição está correta: corrente elétrica é o deslocamento ordenado de cargas em um condutor submetido a diferença de potencial, medida em ampere (A) no SI.
37. Fluxo magnético, sinônimo de campo magnético, é uma grandeza física medida, no Sistema Internacional de Unidades (SI), em tesla (T).
- Certo
- Errado
Gabarito: E — Errado
Fluxo magnético é medido em weber (Wb); tesla (T) é a unidade de densidade de fluxo magnético, e fluxo não é sinônimo de campo magnético.
A respeito de aterramento de equipamentos elétricos, julgue os itens que se seguem.
38. Caso haja fuga de corrente da parte energizada de um motor elétrico para a carcaça, o aterramento do motor reduzirá a tensão a que um usuário estará submetido, caso toque na carcaça do motor.
- Certo
- Errado
Gabarito: C — Certo
O aterramento oferece caminho de baixa impedância à corrente de falta, reduzindo a tensão de toque a que o usuário fica submetido ao tocar a carcaça.
39. A principal função do aterramento da carcaça de um forno elétrico é proteger o equipamento contra sobrecorrente proveniente de sobrecarga.
- Certo
- Errado
Gabarito: E — Errado
O aterramento da carcaça protege pessoas contra choques elétricos; a proteção contra sobrecorrente de sobrecarga é função de disjuntores e fusíveis.
Julgue os itens a seguir, relativos à norma ABNT NBR-5410 e aos sistemas de proteção contra descargas atmosféricas.
40. A referida norma aplica-se às instalações elétricas de baixa tensão, ainda que provisórias.
- Certo
- Errado
Gabarito: C — Certo
A ABNT NBR 5410 aplica-se às instalações elétricas de baixa tensão, incluindo as instalações provisórias (canteiros, eventos etc.).
41. Como regra geral, o sistema de proteção contra descargas atmosféricas de um edifício deve ter o subsistema de aterramento independente do aterramento da instalação elétrica do edifício.
- Certo
- Errado
Gabarito: E — Errado
A regra normativa é a interligação (equipotencialização) dos aterramentos do SPDA e da instalação elétrica, e não a sua independência.
42. No dimensionamento de condutores elétricos, o critério relativo à capacidade de condução é o único que deve ser utilizado para circuitos que alimentam motores elétricos trifásicos.
- Certo
- Errado
Gabarito: E — Errado
Além da capacidade de condução, devem ser aplicados critérios como queda de tensão, curto-circuito e coordenação com os dispositivos de proteção.
Acerca de manutenção elétrica, julgue os próximos itens.
43. Manutenção preventiva e manutenção preditiva são expressões sinônimas.
- Certo
- Errado
Gabarito: E — Errado
A manutenção preventiva é programada com base no tempo ou no uso, enquanto a preditiva se baseia no monitoramento da condição do equipamento; não são sinônimas.
44. A substituição de um disjuntor termomagnético comprovadamente defeituoso por outro compatível e em perfeito estado de funcionamento é exemplo de manutenção corretiva.
- Certo
- Errado
Gabarito: C — Certo
Substituir um componente já defeituoso, restaurando o funcionamento após a falha, caracteriza manutenção corretiva.
Julgue os seguintes itens, a respeito de eletrônica analógica e digital.
45. O nível de água em um reservatório é exemplo de grandeza física que pode ser representada por um sinal analógico.
- Certo
- Errado
Gabarito: C — Certo
O nível de água varia de forma contínua no tempo, podendo ser representado por um sinal analógico.
46. Uma das principais características da eletrônica digital reside no fato de ela trabalhar com sinais que podem ter qualquer valor entre o limite mínimo e o limite máximo.
- Certo
- Errado
Gabarito: E — Errado
Assumir qualquer valor entre mínimo e máximo é característica de sinais analógicos; a eletrônica digital trabalha com valores discretos (níveis lógicos).
No que se refere a automação industrial, julgue os itens subsequentes.
47. Apesar de ser um componente com muitos recursos, um controlador lógico programável possui como limitação o fato de não conseguir acionar motores elétricos por meio de contatores de potência.
- Certo
- Errado
Gabarito: E — Errado
O CLP aciona motores justamente comandando contatores de potência por meio de suas saídas; não existe essa limitação.

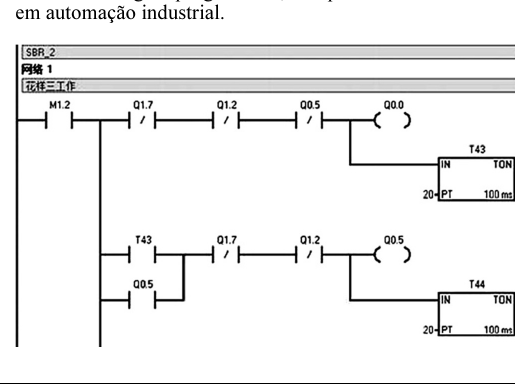

48. A figura a seguir é exemplo de diagrama lógico utilizado em controlador lógico programável, componente muito utilizado em automação industrial.
- Certo
- Errado
Gabarito: C — Certo
A figura apresenta estrutura em escada (ladder), forma clássica de diagrama lógico empregada na programação de controladores lógicos programáveis.
Em relação a ferramentas utilizadas em instalações e serviços de eletricidade e à NR-10, julgue os seguintes itens.
49. A chave de teste digital, muito utilizada em instalações de baixa tensão, pode também ser utilizada em instalações de alta tensão, pois, conforme a NR-10, a manutenção dessas instalações somente pode ser feita após a desenergização.
- Certo
- Errado
Gabarito: E — Errado
A chave de teste é instrumento próprio de baixa tensão e não pode ser usada em alta tensão; além disso, a NR-10 não restringe a manutenção a instalações desenergizadas, admitindo trabalho energizado em condições específicas.
