Petrobras PSP 2023.1 — Projetos, Construção e Montagem – Elétrica
54 questions with the correct answer and an explanation for each.
Topic: PSP 2023.1. Free, no account needed.
Fazer esta prova online
Durante a elaboração de um projeto experimental, é necessário analisar conceitos envolvidos. Considerando as informações apresentadas, julgue os itens que se seguem.
1. Os fenômenos elétricos e magnéticos independem do material e da carga elétrica expressa em coulombs.
- Certo
- Errado
Gabarito: E — Errado
Os fenômenos elétricos e magnéticos dependem das propriedades do material (resistividade, permissividade, permeabilidade) e da carga elétrica envolvida.
2. A rigidez dielétrica e a tensão de ruptura são propriedades de capacitores.
- Certo
- Errado
Gabarito: C — Certo
O gabarito é Certo porque a rigidez dielétrica é a máxima intensidade de campo elétrico que o material isolante (dielétrico) suporta sem se romper, e a tensão de ruptura é a tensão máxima que o capacitor suporta antes de o dielétrico falhar. Ambas as grandezas estão ligadas ao dielétrico entre as placas e definem os limites de operação do capacitor, sendo, portanto, propriedades desse componente.
3. A resistividade elétrica dos materiais está relacionada à diferença de temperatura; por isso, deve ser observada a resistividade em temperatura específica.
- Certo
- Errado
Gabarito: C — Certo
A resistividade varia com a temperatura, por isso os valores tabelados são informados para uma temperatura específica (em geral 20 °C).
4. Os tipos mais comuns de resistores de composição de carbono utilizam código de cores e fatores de tolerância variados, sendo +/-10% para ouro, +/-5% para prata e +/-1% para bronze.
- Certo
- Errado
Gabarito: E — Errado
As tolerâncias foram trocadas: no código de cores, ouro corresponde a ±5% e prata a ±10%.
5. A potência dissipada por um resistor de 1 kΩ, submetido a uma tensão de 10 V, pode ser considerada pequena, enquanto que a potência dissipada por um resistor de 100 Ω, submetido à mesma tensão, pode ser ignorada.
- Certo
- Errado
Gabarito: E — Errado
P = V²/R: no resistor de 1 kΩ, P = 0,1 W (pequena); no de 100 Ω, P = 1 W, valor dez vezes maior, que não pode ser ignorado.
6. Se um capacitor de 4 µF for carregado até que surja uma diferença de potencial de 8 V entre os seus terminais, a energia armazenada no campo elétrico desse capacitor será igual a 128 × 10-6 J.
- Certo
- Errado
Gabarito: C — Certo
W = C·V²/2 = (4 × 10-6 × 8²)/2 = 128 × 10-6 J, exatamente o valor afirmado.
7. A eficiência de um sistema pode ser calculada pela razão entre a potência de saída e a potência de entrada.
- Certo
- Errado
Gabarito: C — Certo
A eficiência (rendimento) é definida como η = potência de saída / potência de entrada.
8. No diagrama de potência da partida direta de um motor de indução trifásico, basta que se represente o relé térmico e os contatos de força do contator.
- Certo
- Errado
Gabarito: E — Errado
O diagrama de potência deve conter também os dispositivos de proteção contra curto-circuito (fusíveis ou disjuntor), o motor e os bornes; não basta representar relé térmico e contatos do contator.
9. O instrumento testador de resistência ou analisador de isolamento é capaz de realizar a medição da corrente de fuga.
- Certo
- Errado
Gabarito: C — Certo
O testador/analisador de isolamento aplica tensão ao isolamento e mede a corrente de fuga para determinar a resistência de isolação.
10. O regime de partida de um motor deve ser indicado pelo fabricante e padronizado por norma técnica, com o propósito, entre outros, de proteger o motor contra o sobreaquecimento.
- Certo
- Errado
Gabarito: C — Certo
O regime de partida é normalizado e informado pelo fabricante justamente para limitar o aquecimento do motor nas partidas sucessivas.
Acerca de circuitos elétricos e magnéticos, julgue os itens a seguir.
11. A relutância é a propriedade de oposição à criação de fluxo magnético.
- Certo
- Errado
Gabarito: C — Certo
Relutância é, por definição, a oposição que o meio magnético oferece ao estabelecimento do fluxo magnético.
12. A curva de histerese é um gráfico importante de magnetização que relaciona, no plano cartesiano, resistência, em Ω, e campo magnético, em A/m.
- Certo
- Errado
Gabarito: E — Errado
A curva de histerese relaciona a densidade de fluxo magnético B (em teslas) com o campo magnético H (em A/m), e não resistência em ohms.
13. Uma fonte dependente ou controlada possui, no circuito ao qual está acoplada, uma corrente ou uma tensão que determina suas características.
- Certo
- Errado
Gabarito: C — Certo
Fonte dependente (controlada) tem seu valor fixado por uma tensão ou corrente existente em outro ponto do circuito.
14. O curto-circuito e o circuito aberto entre espiras são prováveis defeitos em indutores e resultam de sobreaquecimento, envelhecimento ou corrente excessiva.
- Certo
- Errado
Gabarito: C — Certo
Curto entre espiras e abertura do enrolamento são defeitos típicos de indutores, geralmente causados por sobreaquecimento, envelhecimento do isolante ou sobrecorrente.
15. A ressonância é uma condição estabelecida pela seletividade e largura de banda em um circuito paralelo ou série do tipo LC.
- Certo
- Errado
Gabarito: E — Errado
A ressonância é estabelecida quando as reatâncias indutiva e capacitiva se igualam (XL = XC); seletividade e largura de banda são características decorrentes da ressonância, e não a condição que a estabelece.
Com relação a máquinas elétricas, julgue os itens a seguir.
16. As perdas térmicas nas bobinas, as perdas por corrente parasita, as perdas por histerese e o fluxo de dispersão são fatores que devem ser levados em consideração na modelagem de um transformador real.
- Certo
- Errado
Gabarito: C — Certo
O modelo do transformador real inclui perdas ôhmicas nos enrolamentos, perdas no ferro (correntes parasitas e histerese) e os fluxos de dispersão.

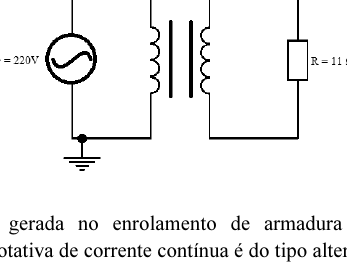

17. Tendo como base o circuito apresentado na figura precedente, é correto afirmar que a corrente aferida no resistor R é menor que 3 A.
- Certo
- Errado
Gabarito: E — Errado
A tensão no secundário é 220 × (50/200) = 55 V; logo, I = 55/11 = 5 A, valor maior que 3 A.
18. A tensão gerada no enrolamento de armadura de uma máquina rotativa de corrente contínua é do tipo alternada.
- Certo
- Errado
Gabarito: C — Certo
A força eletromotriz induzida nas espiras da armadura é alternada; é o comutador que a retifica, entregando tensão contínua aos terminais.
19. Considere-se que um motor de corrente contínua opere com tensão igual a 220 V, que o circuito de armadura desse motor tenha resistência igual a 5 Ω e que a força contra eletromotriz seja igual a 210 V. Com base nessa situação hipotética, é correto afirmar que a corrente drenada pela armadura é menor que 3 A.
- Certo
- Errado
Gabarito: C — Certo
Ia = (V − FCEM)/Ra = (220 − 210)/5 = 2 A, valor menor que 3 A.
20. A velocidade de rotação de um motor de indução de corrente alternada depende da frequência da fonte de alimentação do motor e é diretamente proporcional ao número de polos que o motor possui.
- Certo
- Errado
Gabarito: E — Errado
A velocidade síncrona é n = 120·f/p: depende da frequência, mas é inversamente proporcional ao número de polos, e não diretamente.
Julgue os seguintes itens, relativos a acionamentos e controles elétricos.
21. O melhor método para proporcionar proteção contra sobrecorrente para o circuito de acionamento de um motor elétrico é o uso de disjuntores que combinem proteção de sobrecorrente de curto-circuito e proteção de falha à terra.
- Certo
- Errado
Gabarito: E — Errado
A proteção do circuito de acionamento do motor contra sobrecorrente combina proteção contra curto-circuito (fusíveis/disjuntor) e contra sobrecarga (relé térmico); a proteção contra falta à terra não é a função típica dessa combinação.

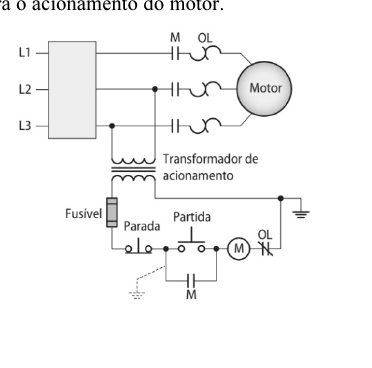

22. A partir do projeto de motor elétrico apresentado na figura a seguir, é correto afirmar que uma falha à terra no circuito não causará o acionamento do motor.
- Certo
- Errado
Gabarito: C — Certo
O circuito de comando é alimentado por transformador de acionamento (secundário isolado da terra); assim, uma única falta à terra não fecha o circuito da bobina do contator e não provoca o acionamento do motor.

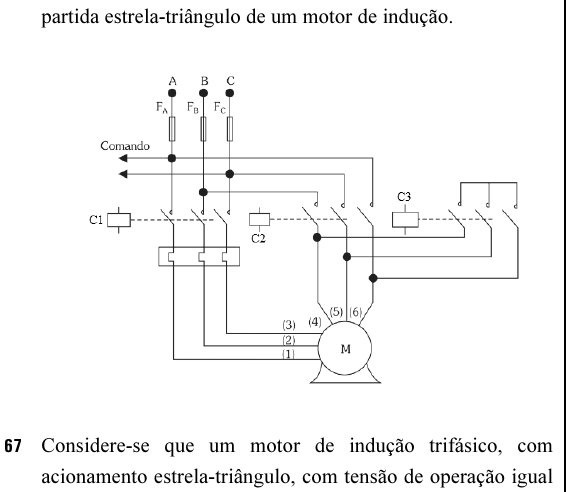

23. Considere-se que um motor de indução trifásico, com acionamento estrela-triângulo, com tensão de operação igual a 380 V, possua razão entre corrente de partida e corrente de operação igual a 7,5 e corrente de operação a 380 V igual a 150 A. Com base nessa situação hipotética, é correto afirmar que a corrente de partida desse motor é maior que 1 kA, que os contatores C1 e C2 devem suportar, no mínimo, 80 A e que a chave C3 deve suportar, no mínimo, 40 A.
- Certo
- Errado
Gabarito: E — Errado
Na partida estrela-triângulo, a corrente de partida é reduzida a um terço da partida direta: 7,5 × 150/3 = 375 A, valor menor que 1 kA, o que já torna o item errado.
Acerca dos principais dispositivos utilizados em eletrônica analógica e digital, julgue os itens a seguir.
24. Tensão de joelho de um diodo é aquela que permite a passagem da corrente direta máxima do diodo.
- Certo
- Errado
Gabarito: E — Errado
A tensão de joelho é a tensão direta mínima a partir da qual o diodo passa a conduzir significativamente (cerca de 0,7 V no silício), e não aquela associada à corrente direta máxima.
25. A tecnologia mais comum para implementar circuitos integrados digitais é a tecnologia conhecida por CMOS (do inglês, complementary metal-oxide semiconductor).
- Certo
- Errado
Gabarito: C — Certo
A tecnologia CMOS é, de fato, a dominante na fabricação de circuitos integrados digitais, pelo baixo consumo e alta densidade de integração.

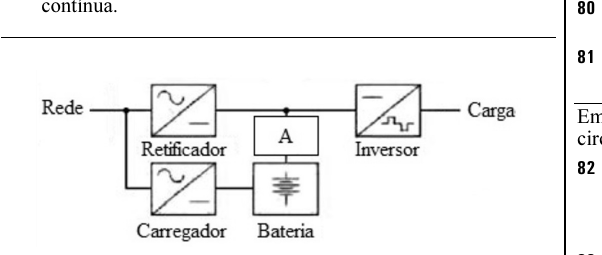

Com relação ao circuito precedente e a retificadores, baterias e nobreaks, julgue os itens a seguir.
26. Caso um circuito com diodo seja colocado no bloco A do circuito da figura, o banco de baterias será protegido contra o carregamento do retificador.
- Certo
- Errado
Gabarito: C — Certo
O gabarito é Certo porque um diodo colocado no bloco A, em série com o ramo da bateria, conduz apenas num sentido e cria uma proteção. Assim, ele impede que a corrente de carga do retificador flua de forma descontrolada para o banco de baterias, e também evita o retorno de corrente da bateria para o retificador. O banco fica protegido contra o carregamento indesejado pelo retificador, conforme o enunciado do item.
27. O circuito apresentado corresponde a um nobreak do tipo linha interativa, que utiliza um regulador de tensão que ajusta flutuações da rede elétrica para proteger a carga.
- Certo
- Errado
Gabarito: E — Errado
A topologia rede → retificador/carregador → bateria → inversor → carga caracteriza um nobreak de dupla conversão (on-line), e não um linha interativa, no qual a carga é alimentada pela rede por meio de um regulador de tensão.

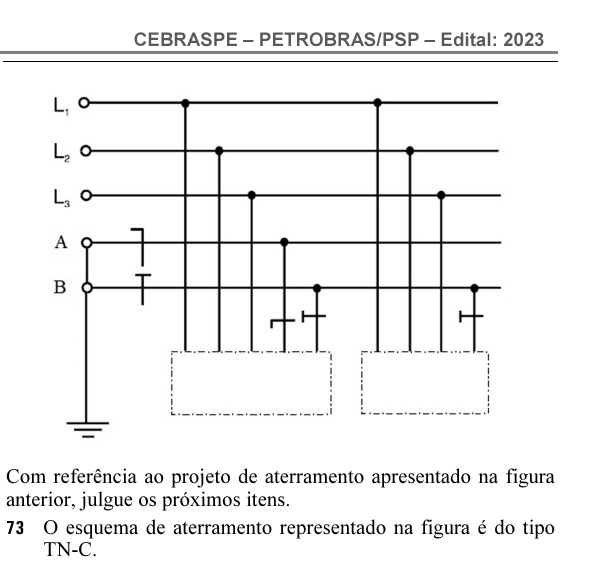

Com referência ao projeto de aterramento apresentado na figura anterior, julgue os próximos itens.
28. O esquema de aterramento representado na figura é do tipo TN-C.
- Certo
- Errado
Gabarito: E — Errado
A figura apresenta as três fases (L1–L3) e dois condutores distintos (A e B), ou seja, neutro e proteção separados, o que caracteriza o esquema TN-S; no TN-C, neutro e proteção são combinados em um único condutor PEN.
29. O condutor A corresponde ao condutor de neutro e o condutor B corresponde ao condutor de proteção.
- Certo
- Errado
Gabarito: C — Certo
No esquema apresentado (neutro e proteção separados), o condutor A é o condutor neutro e o condutor B é o condutor de proteção (PE).
No que se refere às instalações elétricas de média tensão, julgue os itens subsequentes.
30. Em uma subestação com capacidade instalada de 400 kVA, a proteção geral de média tensão deve ser realizada por chave seccionadora e fusível.
- Certo
- Errado
Gabarito: E — Errado
Conforme a ABNT NBR 14039, a proteção geral de média tensão por chave seccionadora e fusível é admitida para capacidade instalada de até 300 kVA; com 400 kVA, exige-se disjuntor de proteção geral com relés.
31. O seccionamento do condutor de neutro deve ser realizado antes da ligação dos condutores de fase.
- Certo
- Errado
Gabarito: E — Errado
O condutor neutro deve ser o primeiro a ser ligado e o último a ser seccionado; procedimento inverso pode provocar desequilíbrios e sobretensões perigosas.
32. O eletrodo de aterramento do sistema de proteção contra descarga atmosférica (SPDA) deve estar conectado à ligação equipotencial principal da edificação.
- Certo
- Errado
Gabarito: C — Certo
A equipotencialização exige a interligação do eletrodo de aterramento do SPDA à ligação equipotencial principal da edificação, evitando diferenças de potencial perigosas.
Considerando as tecnologias disponíveis para a iluminação industrial, julgue os itens que se seguem.
33. Para evitar o ofuscamento, o nível de iluminância das áreas industriais de soldagem deve ser inferior ao nível de iluminância das áreas gerais.
- Certo
- Errado
Gabarito: E — Errado
Áreas de soldagem exigem iluminância maior (tarefa de precisão), e o ofuscamento se controla por posicionamento e blindagem das luminárias, não pela redução da iluminância abaixo da das áreas gerais.
34. Uma lâmpada de vapor de sódio possui eficiência luminosa menor que a de uma lâmpada halogênea.
- Certo
- Errado
Gabarito: E — Errado
A lâmpada de vapor de sódio tem eficiência luminosa muito maior (da ordem de 100 lm/W) que a halogênea (cerca de 20 lm/W).
Acerca dos protocolos de comunicação utilizados em automação industrial, julgue os seguintes itens.
35. O protocolo Modbus permite a transferência de dados entre dispositivos e funciona com servomotores.
- Certo
- Errado
Gabarito: C — Certo
O Modbus é um protocolo mestre-escravo de troca de dados entre dispositivos industriais e é comumente utilizado também em acionamentos de servomotores.
Em relação às principais aplicações e características básicas dos circuitos eletrônicos de potência, julgue os próximos itens.
36. Utilizar fiação blindada para a conexão entre a saída do inversor e o motor é uma das formas de reduzir a interferência eletromagnética gerada por inversores em equipamentos ou circuitos próximos.
- Certo
- Errado
Gabarito: C — Certo
Cabo blindado (com blindagem aterrada) entre inversor e motor é medida clássica de redução da emissão de interferência eletromagnética.
37. Uma das vantagens dos inversores de frequência é a configuração de rampa de aceleração no acionamento de um motor, o que evita partidas bruscas.
- Certo
- Errado
Gabarito: C — Certo
Os inversores permitem programar rampas de aceleração e desaceleração, suavizando a partida e evitando solavancos mecânicos e picos de corrente.
No que se refere a proteção e controle de sistemas elétricos industriais, julgue os itens subsecutivos.
38. Caso exista uma corrente de 4 A no enrolamento primário de um transformador de corrente com relação de transformação RTC de 100, haverá uma corrente de 400 A no enrolamento secundário desse transformador.
- Certo
- Errado
Gabarito: E — Errado
No transformador de corrente, RTC = Ip/Is = 100; com Ip = 4 A, Is = 0,04 A — a corrente secundária é menor que a primária, e não 400 A.
39. Um sistema elétrico de proteção seletivo desliga toda a instalação com a finalidade de protegê-la em caso de falha.
- Certo
- Errado
Gabarito: E — Errado
A seletividade consiste em desligar apenas o trecho em falta, mantendo energizado o restante da instalação; desligar toda a instalação é o oposto da seletividade.
Acerca de aterramento de equipamentos, julgue os itens a seguir.
40. Aterrar o sistema, ou seja, conectar intencionalmente o condutor fase ou o condutor neutro à terra, tem por objetivo controlar a tensão elétrica em relação à terra dentro de limites previsíveis.
- Certo
- Errado
Gabarito: C — Certo
O aterramento do sistema (conexão intencional do neutro ou de uma fase à terra) fixa a referência de potencial e mantém a tensão para a terra dentro de limites previsíveis.
41. O sistema de aterramento deve atender ao requisito de capacidade adequada de condução de corrente elétrica, mas não precisa considerar as condições climáticas e a vida útil do sistema a ser protegido.
- Certo
- Errado
Gabarito: E — Errado
O projeto do sistema de aterramento deve considerar, sim, as condições climáticas (umidade e resistividade do solo), a corrosão e a vida útil da instalação.
42. A finalidade dos sistemas de aterramento é escoar cargas elétricas não estáticas de instalações elétricas e cargas elétricas estáticas provenientes do atrito.
- Certo
- Errado
Gabarito: C — Certo
O sistema de aterramento tem justamente a função de escoar para a terra tanto as correntes de falta das instalações (cargas não estáticas) quanto as cargas estáticas acumuladas por atrito.
Com relação a sistemas de proteção contra descargas atmosféricas (SPDA), julgue os itens subsequentes.
43. Os SPDA são também conhecidos como para-raios e servem para garantir que descargas atmosféricas não penetrem no solo; desde que sejam efetivos na proteção, eles não precisam atender às normas.
- Certo
- Errado
Gabarito: E — Errado
O SPDA não impede a descarga de chegar ao solo — ele a capta e a conduz com segurança para a terra — e o sistema deve obrigatoriamente atender às normas (ABNT NBR 5419).
44. O aterramento serve para controlar a tensão elétrica em relação à terra dentro de limites previsíveis, enquanto a proteção contra descargas elétricas é garantida pelos SPDA, os quais obedecem a uma série de exigências de acordo com as características das edificações e locais onde estão situados.
- Certo
- Errado
Gabarito: C — Certo
O item relaciona corretamente as duas funções: o aterramento controla a tensão para a terra e o SPDA, dimensionado conforme a edificação e o local, protege contra descargas atmosféricas.
45. Um adequado projeto de SPDA deve atender, entre outras, às seguintes etapas: seleção do nível de proteção de acordo com a edificação; definição do método a ser utilizado e do espaçamento entre os condutores de descida; definição do tipo de condutor e sua bitola.
- Certo
- Errado
Gabarito: C — Certo
As etapas citadas (nível de proteção, método, espaçamento das descidas, tipo e bitola dos condutores) correspondem às etapas de projeto do SPDA previstas na ABNT NBR 5419.
Julgue os próximos itens, relativos à segurança e à higiene do trabalho.
46. As medidas de proteção coletiva compreendem o emprego de tensão elétrica de segurança, isolação das partes vivas e obstáculos, utilização de barreiras, sinalização, sistema de seccionamento automático de alimentação e bloqueio do religamento automático.
- Certo
- Errado
Gabarito: C — Certo
Os itens enumerados correspondem às medidas de proteção coletiva previstas na NR-10 para trabalhos em instalações elétricas.
47. A conexão dos equipamentos elétricos ao sistema de aterramento deve permitir que, caso ocorra uma falha na isolação dos equipamentos, a corrente de falta flua através do condutor de aterramento ao invés de percorrer o corpo de uma pessoa que eventualmente esteja tocando o equipamento.
- Certo
- Errado
Gabarito: C — Certo
O aterramento das massas oferece caminho de baixa impedância para a corrente de falta, protegendo a pessoa que toca o equipamento.
No que se refere ao equipamento de proteção individual e coletiva e à segurança em instalações e serviços em eletricidade, julgue os itens seguintes.
48. Na manutenção de instalações elétricas, o responsável não precisa se preocupar com as vestimentas de trabalho, mas tão somente com o uso correto de equipamento de proteção individual.
- Certo
- Errado
Gabarito: E — Errado
A NR-10 exige também vestimentas de trabalho adequadas aos riscos elétricos, além do uso correto de EPI; as vestimentas não podem ser desconsideradas.
49. O projeto de instalações elétricas deve se adequar ao espaço disponível, independentemente da localização de seus componentes.
- Certo
- Errado
Gabarito: E — Errado
A localização dos componentes (acesso, ventilação, segurança, interferências) é requisito essencial do projeto, não sendo indiferente.
50. Os equipamentos, dispositivos e ferramentas que possuam isolamento elétrico devem ser adequados às tensões envolvidas, e ser inspecionados e testados de acordo com as regulamentações existentes ou com recomendações dos fabricantes.
- Certo
- Errado
Gabarito: C — Certo
O item reproduz a exigência da NR-10: equipamentos e ferramentas isolados devem ser adequados às tensões envolvidas e submetidos a inspeções e testes periódicos.
51. O uso de equipamento de proteção individual elimina o risco ao qual o trabalhador é exposto quando novas instalações ou equipamentos elétricos entram em operação.
- Certo
- Errado
Gabarito: E — Errado
O EPI apenas minimiza o risco, não o elimina; as medidas de proteção coletiva têm prioridade sobre as individuais.
52. Qualquer pessoa não especializada pode realizar operações elementares como ligar e desligar circuitos elétricos em baixa tensão, que apresentem materiais e equipamentos elétricos em perfeito estado de conservação, adequados para operação.
- Certo
- Errado
Gabarito: C — Certo
A NR-10 admite que trabalhadores não qualificados realizem operações elementares (ligar e desligar circuitos) em baixa tensão, desde que os materiais e equipamentos estejam em perfeito estado de conservação e adequados à operação.
A respeito de materiais e ferramentas usados em instalações e serviços em eletricidade, julgue os itens que se seguem.
53. Os equipamentos, dispositivos e ferramentas podem ser utilizados em instalações e serviços de eletricidade, em qualquer tensão, desde que tenham isolamento.
- Certo
- Errado
Gabarito: E — Errado
Não basta haver isolamento: o isolamento deve ser adequado às tensões envolvidas, de modo que equipamentos não podem ser usados em 'qualquer tensão'.
54. A norma NR-10 prevê a utilização de equipamentos de proteção individual, no entanto, não proíbe o uso de adornos pessoais durante a execução do trabalho com eletricidade.
- Certo
- Errado
Gabarito: E — Errado
A NR-10 veda expressamente o uso de adornos pessoais (anéis, pulseiras, correntes etc.) nos trabalhos com eletricidade.
Fazer esta prova online
Mais provas de Petrobras PSP 2023.1
