Petrobras PSP 2023.1 — Projetos, Construção e Montagem – Mecânica
59 questions with the correct answer and an explanation for each.
Topic: PSP 2023.1. Free, no account needed.
Fazer esta prova online
Julgue os itens a seguir, relativos a bombas industriais, compressores e turbinas.

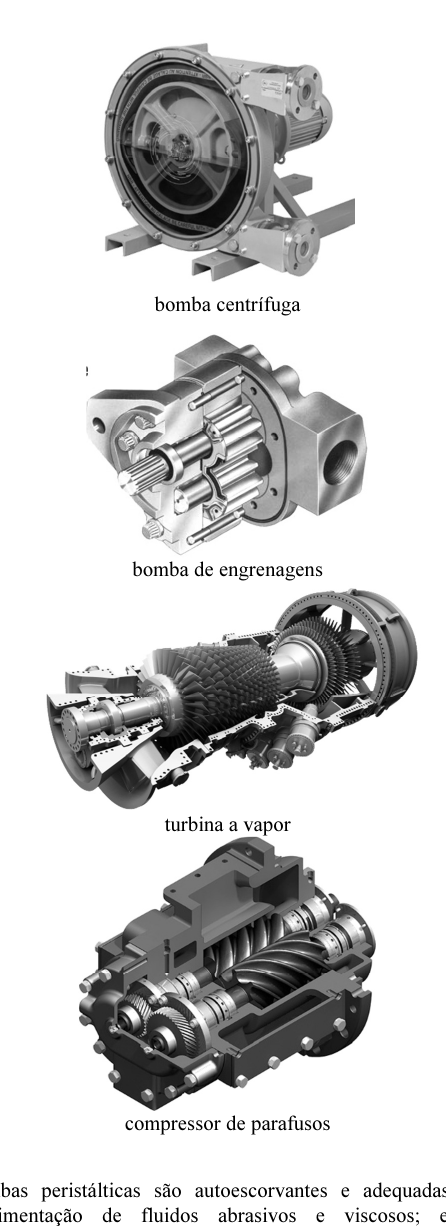

1. Nas próximas figuras estão identificados corretamente diferentes tipos de bombas, compressores e turbinas.
- Certo
- Errado
Gabarito: E — Errado
As figuras não identificam corretamente todos os tipos de bombas, compressores e turbinas apresentados. Como o item afirma que as identificações estão corretas, uma associação incorreta já torna a afirmação errada.
2. Bombas peristálticas são autoescorvantes e adequadas à movimentação de fluidos abrasivos e viscosos; elas apresentam baixa necessidade de manutenção e são bastante empregadas em aplicações de dosagem de produtos químicos e nas áreas médica e farmacêutica.
- Certo
- Errado
Gabarito: C — Certo
Bombas peristálticas são de fato autoescorvantes, indicadas para fluidos abrasivos e viscosos, de baixa manutenção e muito empregadas em dosagem de produtos químicos e nas áreas médica e farmacêutica.
3. Compressores de parafusos podem ser classificados como twin-screw, caso utilizem um par de parafusos do tipo macho-fêmea, ou como single-screw, caso utilizem um único parafuso ao qual se engrenem os dois rotores.
- Certo
- Errado
Gabarito: C — Certo
Compressores twin-screw usam um par de rotores macho-fêmea, enquanto os single-screw usam um único parafuso central engrenado a dois rotores (gate rotors), exatamente como descrito no item.
4. Turbinas estacionárias a gás geram mais potência de eixo que turbinas propulsoras a jato.
- Certo
- Errado
Gabarito: C — Certo
Turbinas a gás estacionárias são projetadas para fornecer potência de eixo (geração elétrica ou acionamento mecânico), ao passo que turbinas a jato produzem empuxo, e não potência de eixo.

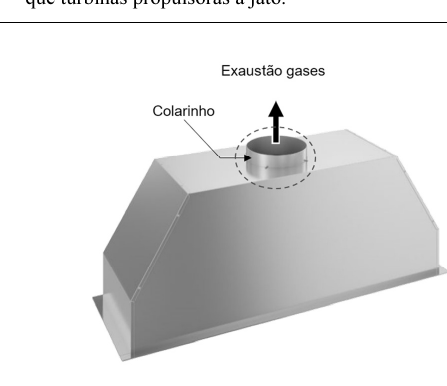

Considerando a imagem anterior, que apresenta uma típica coifa em chapa metálica comumente usada para captação e exaustão de gases gerados em diferentes aplicações, julgue os itens que se seguem, a respeito de processos de fabricação.
5. Tipicamente, o desenho planificado das peças que compõem a coifa é primeiramente realizado sobre uma chapa plana de espessura adequada e, em seguida, faz-se o corte da chapa, seguindo as linhas traçadas, com o uso de uma calandra.
- Certo
- Errado
Gabarito: E — Errado
O corte da chapa não é feito com calandra: a calandra serve para curvar/cilindrar chapas; o corte é realizado com tesoura, guilhotina, oxicorte ou plasma.
6. As arestas da coifa podem ser obtidas pelo dobramento da chapa metálica no ângulo requerido, seguindo as linhas traçadas na chapa plana; para isso, se utiliza comumente uma dobradeira que deve ter capacidade compatível com a espessura e comprimento da chapa usada e que pode ser de acionamento manual ou mecânico.
- Certo
- Errado
Gabarito: C — Certo
O dobramento de arestas é realizado em dobradeira, manual ou mecânica, com capacidade compatível com a espessura e o comprimento da chapa, como afirma o item.
7. A obtenção do colarinho em chapa metálica, pelo qual ocorre a exaustão dos gases captados, com o diâmetro desejado, pode ser realizada usando-se uma calandra, equipamento composto em geral por três cilindros, em que o cilindro superior pode ser movido para cima ou para baixo em relação aos dois cilindros inferiores de acordo com o diâmetro a ser alcançado.
- Certo
- Errado
Gabarito: C — Certo
A calandra de três cilindros permite curvar a chapa até o diâmetro desejado do colarinho, ajustando-se a posição do cilindro superior em relação aos dois inferiores.
8. Na etapa de corte da chapa, uma opção é a utilização de uma máquina de corte CNC e o corte pode ocorrer por meio de oxicorte ou plasma; se a chapa metálica for de aço inox de baixa espessura, é preferível usar uma máquina de CNC por oxicorte.
- Certo
- Errado
Gabarito: E — Errado
O oxicorte não é adequado para aço inox, pois o óxido de cromo dificulta a oxidação do material; para chapas finas de inox prefere-se o corte a plasma (ou a laser).
Julgue os itens seguintes, relativos à soldagem a arco elétrico com eletrodo revestido.
9. Uma fonte de corrente, um par de cabos condutores, um porta-eletrodo, um grampo terra e os equipamentos de proteção individual são equipamentos básicos necessários para se realizar o processo de soldagem a arco elétrico.
- Certo
- Errado
Gabarito: C — Certo
Fonte de corrente, cabos, porta-eletrodo, grampo terra e EPIs compõem o conjunto básico de equipamentos para a soldagem a arco elétrico com eletrodo revestido.
10. O uso de um eletrodo com revestimento básico tem a vantagem de dispensar cuidados especiais no armazenamento do eletrodo, porém seu uso na soldagem gera grande quantidade de escória, que tem solidificação lenta.
- Certo
- Errado
Gabarito: E — Errado
Eletrodos de revestimento básico são higroscópicos e exigem cuidados especiais de armazenamento, como estufas e resecagem, para evitar absorção de umidade; logo, não dispensam cuidados.
11. Em relação a outros processos de soldagem, a soldagem por arco elétrico com eletrodo revestido permite maior produtividade, com menor geração de gases e fumos, e requer pouco treinamento dos soldadores para obtenção de resultados adequados.
- Certo
- Errado
Gabarito: E — Errado
A soldagem com eletrodo revestido tem produtividade menor que processos semiautomáticos como MIG/MAG e gera considerável quantidade de fumos e escória, além de exigir boa qualificação do soldador.
12. Na soldagem com eletrodo revestido, o arco elétrico é formado entre a ponta do eletrodo e a peça a ser soldada pela passagem de uma corrente elétrica alternada, não sendo possível a utilização de uma corrente contínua.
- Certo
- Errado
Gabarito: E — Errado
O processo admite tanto corrente alternada quanto corrente contínua, conforme o tipo de revestimento do eletrodo; a afirmação de que não é possível usar corrente contínua é falsa.
Com relação a tubulações industriais, julgue os próximos itens.
13. Tubos sem costura não possuem emendas e são fabricados por diferentes processos, como, por exemplo, o de laminação.
- Certo
- Errado
Gabarito: C — Certo
Tubos sem costura não apresentam emendas e podem ser fabricados por laminação (processo Mannesmann), extrusão, trefilação, entre outros.
14. Tipicamente, tubos com costura são fabricados a partir de chapas planas que passam por uma conformação para atingir a forma cilíndrica com o diâmetro desejado, gerando uma emenda espiral ou longitudinal, que é então unida por soldagem a arco.
- Certo
- Errado
Gabarito: C — Certo
Tubos com costura são tipicamente fabricados conformando chapas planas à forma cilíndrica, gerando emenda longitudinal ou espiral, unida por soldagem a arco, como descreve o item.
15. Recomenda-se o uso de tubos com costura em tubulações sujeitas a grandes esforços, devido a pressões internas elevadas.
- Certo
- Errado
Gabarito: E — Errado
Para pressões internas elevadas recomendam-se tubos sem costura, mais resistentes; a emenda soldada dos tubos com costura constitui região de menor resistência.
16. Devido a seu baixo custo, tubos sem costura são mais utilizados que tubos com costura.
- Certo
- Errado
Gabarito: E — Errado
Tubos sem costura têm custo mais elevado; os tubos com costura são de menor custo e, por isso, mais utilizados nas aplicações em geral.
17. A extrusão é um processo de fabricação que produz tubos de pequenos diâmetros, sem costura, em cobre, alumínio e outros materiais.
- Certo
- Errado
Gabarito: C — Certo
A extrusão é efetivamente empregada na produção de tubos sem costura de pequenos diâmetros em cobre, alumínio e outros materiais dúcteis.
Com relação aos processos de fabricação empregados nos projetos e na construção mecânica, julgue os itens a seguir.
18. Tubos com costura longitudinal podem ser fabricados por calandragem, processo em que uma chapa plana é deformada por calandras, seguindo-se a soldagem para união.
- Certo
- Errado
Gabarito: C — Certo
A calandragem conforma a chapa plana em formato cilíndrico e a emenda longitudinal resultante é unida por soldagem, produzindo tubo com costura longitudinal.
19. Tubos sem costura podem ser fabricados por laminação, processo em que um lingote aquecido é movimentado por dois rolos externos e aberto por uma ponteira cônica.
- Certo
- Errado
Gabarito: C — Certo
É a descrição do processo Mannesmann: o lingote aquecido é acionado por dois rolos externos e perfurado por uma ponteira cônica, gerando o tubo sem costura.
20. Tubos sem costura podem ser fabricados por fundição, processo no qual o metal líquido é despejado em um molde com o formato e espessura de paredes equivalentes às dimensões desejadas da tubulação.
- Certo
- Errado
Gabarito: C — Certo
A fundição (por exemplo, a centrifugação) é processo capaz de produzir tubos sem emendas, como os tubos de ferro fundido, com o formato e a espessura desejados definidos pelo molde.
21. Tubos com costura longitudinal podem ser fabricados por forjamento, processo em que um lingote cilíndrico aquecido é puxado e forçado a passar em uma matriz com redução de diâmetro externo, seguindo-se a soldagem para união.
- Certo
- Errado
Gabarito: E — Errado
O processo descrito (puxar o metal através de uma matriz com redução de diâmetro) é a trefilação, não o forjamento; além disso, ele produz tubo sem costura, sem etapa de soldagem.
Acerca dos aspectos metrológicos envolvidos nos projetos e na construção mecânica, julgue os itens que se seguem.
22. Os instrumentos das indústrias devem ser encaminhados periodicamente, para a realização da calibração, aos laboratórios da Rede Nacional de Metrologia Legal (RNML), que, a fim de manter a isenção, não podem possuir vínculo com o INMETRO.
- Certo
- Errado
Gabarito: E — Errado
Os laboratórios da rede de calibração possuem vínculo com o INMETRO (acreditação/rastreabilidade junto ao instituto); a afirmação de que não podem possuir vínculo com o INMETRO torna o item errado.
23. O certificado de calibração deve conter os erros do sistema de medição juntamente com a incerteza determinada, sendo dispensável mencionar o padrão utilizado.
- Certo
- Errado
Gabarito: E — Errado
O certificado de calibração deve obrigatoriamente identificar o padrão utilizado, pois é ele que garante a rastreabilidade das medições; sua menção não é dispensável.
24. A rastreabilidade equivale a uma garantia de que as medidas efetuadas com um instrumento estão em concordância com os padrões internacionais.
- Certo
- Errado
Gabarito: C — Certo
Rastreabilidade é a propriedade de um resultado de medição que o relaciona a padrões nacionais ou internacionais por meio de uma cadeia ininterrupta de calibrações, garantindo a concordância com tais padrões.
Julgue os próximos itens, relativos a instrumentos de medição e aferição.
25. O imicro equivale a um micrômetro externo usado para medir diâmetro de tubulações.
- Certo
- Errado
Gabarito: E — Errado
O ímicro é um instrumento para medir diâmetros internos de tubulações, não um micrômetro externo.
26. Os erros de planeza das faces de contato do micrômetro externo podem ser determinados por meio do uso de planos ópticos.
- Certo
- Errado
Gabarito: C — Certo
A planeza das faces de medição do micrômetro é verificada com planos ópticos, por meio da análise das franjas de interferência.
27. Os erros de histerese, introduzidos pelo sistema construtivo na medição com um micrômetro externo analógico, devem ser apresentados graficamente no certificado de calibração desse instrumento.
- Certo
- Errado
Gabarito: E — Errado
O certificado de calibração apresenta os erros de medição e a incerteza associada, não havendo exigência de apresentação gráfica de erros de histerese para o micrômetro externo.
Considerando os sistemas hidráulicos e pneumáticos, julgue os itens a seguir.
28. Cilindros hidráulicos são dispositivos que convertem a energia hidráulica em energia mecânica, produzindo um movimento linear cuja principal vantagem é a sua alta velocidade de atuação, o que os torna ideais para aplicações cinemáticas.
- Certo
- Errado
Gabarito: E — Errado
Cilindros hidráulicos convertem energia hidráulica em mecânica com movimento linear, porém sua principal vantagem é a elevada força, não a alta velocidade — característica típica dos atuadores pneumáticos.
Acerca de ensaios mecânicos, destrutivos e não destrutivos, julgue os itens subsequentes.
29. O ensaio de fadiga é destrutivo e consiste em submeter uma amostra de material a um carregamento cíclico, simulando as condições de carregamento a que o material está sujeito em serviço até que ocorra a sua fratura.
- Certo
- Errado
Gabarito: C — Certo
O ensaio de fadiga aplica carregamento cíclico ao corpo de prova até a fratura, caracterizando-se como ensaio destrutivo, como descrito no item.
30. O ensaio de líquido penetrante é não destrutivo e permite detectar descontinuidades superficiais em peças metálicas, tais como trincas, rachaduras e porosidades.
- Certo
- Errado
Gabarito: C — Certo
O ensaio de líquido penetrante é um método não destrutivo que revela descontinuidades abertas à superfície, como trincas, rachaduras e porosidades.
31. O ensaio de partículas magnéticas é utilizado para detectar descontinuidades superficiais em peças metálicas ferromagnéticas.
- Certo
- Errado
Gabarito: C — Certo
O ensaio de partículas magnéticas aplica-se exclusivamente a materiais ferromagnéticos e detecta descontinuidades superficiais (e subsuperficiais próximas).
Com relação a tecnologia de materiais, julgue os itens que se seguem.
32. O aço inoxidável, a despeito do nome, é um material que oxida.
- Certo
- Errado
Gabarito: C — Certo
O aço inoxidável oxida: forma-se em sua superfície uma camada passiva de óxido de cromo, que é justamente o que lhe confere resistência à corrosão.
33. O alumínio é um material ferromagnético.
- Certo
- Errado
Gabarito: E — Errado
O alumínio é paramagnético, não ferromagnético; materiais ferromagnéticos típicos são ferro, níquel e cobalto.
34. A resistência mecânica de um material depende apenas da sua composição química.
- Certo
- Errado
Gabarito: E — Errado
A resistência mecânica depende também da microestrutura, de tratamentos térmicos e de tratamentos mecânicos, e não apenas da composição química.
No que se refere a corrosão, proteção de superfícies e pintura industrial, julgue os seguintes itens.
35. Na pintura eletrostática, a tinta é pulverizada sobre a superfície com uma pistola que aplica uma carga elétrica positiva na tinta e uma carga elétrica negativa na superfície, o que faz com que as partículas de tinta sejam atraídas pela superfície e se distribuam uniformemente.
- Certo
- Errado
Gabarito: C — Certo
Na pintura eletrostática, as partículas de tinta são eletrizadas pela pistola e atraídas pela superfície de polaridade oposta, obtendo-se deposição uniforme, como descreve o item.
36. A corrosão é um processo que afeta somente metais.
- Certo
- Errado
Gabarito: E — Errado
Em sentido amplo, a corrosão é a deterioração de materiais pelo meio e também atinge não metais, como cerâmicas, polímeros e concreto; não afeta somente metais.
Considerando as definições no campo da segurança do trabalho, julgue os itens a seguir.
37. Em algumas situações, os equipamentos de proteção individual são responsáveis por agravar as condições de trabalho quanto à insalubridade, ainda que protejam contra riscos mecânicos.
- Certo
- Errado
Gabarito: C — Certo
Em determinadas situações, os EPIs podem agravar a insalubridade (desconforto térmico, dificuldade respiratória), mesmo protegendo contra riscos mecânicos, como afirma o item.
38. Vibração está inclusa no rol dos fatores de riscos físicos, enquanto a poeira, por penetrar o organismo pela via respiratória, é considerada um fator de risco biológico.
- Certo
- Errado
Gabarito: E — Errado
Vibração é corretamente um risco físico, porém a poeira é classificada como fator de risco químico (particulado), e não biológico.
39. Considere-se que um motociclista empregado de supermercado tenha se incapacitado para o trabalho devido a colisão ocorrida no itinerário de entrega de produtos entre a loja e a casa do cliente. Essa situação hipotética configura acidente do trabalho, do tipo acidente de trajeto.
- Certo
- Errado
Gabarito: E — Errado
O acidente ocorreu durante a execução do serviço (entrega), configurando acidente típico; acidente de trajeto é o ocorrido no percurso entre a residência e o local de trabalho e vice-versa.
Com relação a meio ambiente do trabalho, julgue os itens seguintes.
40. A poluição atmosférica é definida como mudanças na atmosfera resultantes de ações, atividades e(ou) fenômenos que emitem substâncias sólidas, líquidas e(ou) gasosas em níveis que comprometam a saúde do homem e a integridade do meio ambiente.
- Certo
- Errado
Gabarito: C — Certo
A definição apresentada corresponde à conceituação usual de poluição atmosférica: alterações da atmosfera por emissões em níveis que comprometam a saúde e o meio ambiente.
41. O meio ambiente do trabalho é parte integrante do meio ambiente apenas na dimensão biológica, dada a forte interação entre seres vivos e o ambiente sociotécnico no qual se desenvolve o trabalho.
- Certo
- Errado
Gabarito: E — Errado
O meio ambiente do trabalho integra o meio ambiente em múltiplas dimensões (física, química, biológica e social), e não apenas na dimensão biológica.
42. A poeira, para qualquer diâmetro aerodinâmico, possui duas classificações, em função da região de deposição no trato respiratório: fração de particulado inalável e fração de particulado torácico.
- Certo
- Errado
Gabarito: E — Errado
São três as frações de particulado conforme a região de deposição no trato respiratório: inalável, torácica e respirável; o item cita apenas duas.
No que se refere ao Sistema Internacional de Unidades (SI), julgue os itens que se seguem.
43. A notação científica para o plural das unidades decibel, pascal e mol é, respectivamente, decibels, pascals e mols.
- Certo
- Errado
Gabarito: C — Certo
Pela regra do SI, o plural dos nomes de unidades é formado com o acréscimo de 's' (salvo os terminados em s, x, z): decibels, pascals e mols estão corretos.
44. A tabela a seguir apresenta as sete unidades básicas do SI.
grandeza | unidade | símbolo
comprimento | metro | m
massa | quilograma | kg
tempo | segundo | s
corrente elétrica | ampere | A
temperatura termodinâmica | kelvin | K
quantidade de matéria | mol | mol
intensidade luminosa | candela | cd
- Certo
- Errado
Gabarito: C — Certo
A tabela lista corretamente as sete grandezas de base do SI e suas unidades e símbolos: metro (m), quilograma (kg), segundo (s), ampere (A), kelvin (K), mol (mol) e candela (cd).
45. Paralaxe é a diferença entre a medida de um dado valor da grandeza quando esta foi atingida por valores crescentes e a medida dessa mesma grandeza quando ela foi atingida por valores decrescentes.
- Certo
- Errado
Gabarito: E — Errado
A definição apresentada é a de histerese; paralaxe é o erro de leitura decorrente da posição do observador em relação à escala e ao ponteiro do instrumento.
Acerca de desenho técnico mecânico, julgue os itens subsequentes.
46. Desenho técnico mecânico é a representação gráfica de um objeto, utilizando normas e convenções, que possibilita a sua fabricação e o seu controle dimensional.
- Certo
- Errado
Gabarito: C — Certo
O desenho técnico mecânico é a representação gráfica normalizada do objeto que viabiliza sua fabricação e seu controle dimensional, conforme a definição apresentada.
47. A escala do desenho é determinada pelo tamanho da folha de papel utilizada para o desenho.
- Certo
- Errado
Gabarito: E — Errado
A escala é a relação entre as dimensões do desenho e as dimensões reais da peça; não é determinada pelo tamanho da folha de papel.
48. A projeção ortogonal é o método de representação gráfica de objetos tridimensionais em desenho técnico mecânico, prototipados em impressora 3D.
- Certo
- Errado
Gabarito: E — Errado
A projeção ortogonal representa objetos tridimensionais por meio de vistas bidimensionais no papel; não guarda relação com prototipagem em impressora 3D.
Julgue os próximos itens, no que se referem a eletrotécnica.
49. O fator de potência é a relação entre a potência ativa e a potência aparente em um circuito elétrico.
- Certo
- Errado
Gabarito: C — Certo
Fator de potência é exatamente a razão entre a potência ativa (kW) e a potência aparente (kVA) do circuito.
50. A lei de Kirchhoff das correntes elétricas estabelece que a soma das correntes que entram em um nó de um circuito elétrico é igual à soma das correntes que saem do nó.
- Certo
- Errado
Gabarito: C — Certo
É exatamente o enunciado da lei de Kirchhoff das correntes (lei dos nós): a soma das correntes que entram no nó é igual à soma das que saem.
51. A lei de Ohm estabelece que a corrente elétrica que passa por um condutor é diretamente proporcional à resistência elétrica do condutor e inversamente proporcional à tensão aplicada.
- Certo
- Errado
Gabarito: E — Errado
Pela lei de Ohm (I = U/R), a corrente é diretamente proporcional à tensão aplicada e inversamente proporcional à resistência; o item inverteu as grandezas.

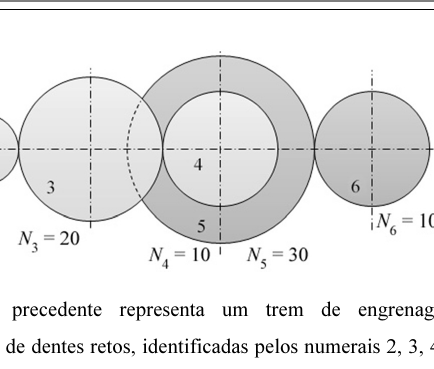

A figura precedente representa um trem de engrenagens cilíndricas de dentes retos, identificadas pelos numerais 2, 3, 4, 5 e 6, que funcionam sem deslizamentos. N2, N3, N4, N5 e N6 correspondem à quantidade de dentes existentes em cada engrenagem. Com base nas informações apresentadas, julgue os itens que se seguem, referentes a elementos de máquinas.
52. Aumentar o número de dentes da engrenagem 2 é uma alternativa para elevar a velocidade da engrenagem 6 sem alterar a velocidade de entrada da engrenagem 2.
- Certo
- Errado
Gabarito: C — Certo
Num trem de engrenagens simples, ω6 = ω2·(N2/N6); aumentando N2 (de 5 para mais dentes) sem alterar ω2, a velocidade da engrenagem 6 aumenta proporcionalmente.
53. A velocidade angular da engrenagem 3 é 1,5 vezes maior que a velocidade angular da engrenagem 5.
- Certo
- Errado
Gabarito: E — Errado
Em engrenagens sem deslizamento, as velocidades angulares de rodas engrenadas são inversamente proporcionais ao número de dentes; rodas solidárias ao mesmo eixo têm a mesma velocidade. Aplicando essas relações ao trem indicado, a velocidade da engrenagem 3 não é 1,5 vez a da engrenagem 5, portanto o item está errado.
54. Caso a velocidade da engrenagem 2 seja de 100 rpm, a velocidade da engrenagem 5 será equivalente a 150 rpm.
- Certo
- Errado
Gabarito: C — Certo
As relações entre os números de dentes e as velocidades angulares no trem indicado resultam em uma velocidade da engrenagem 5 igual a 1,5 vez a da engrenagem 2. Assim, para 100 rpm na engrenagem 2, a engrenagem 5 gira a 150 rpm, e o item está certo.

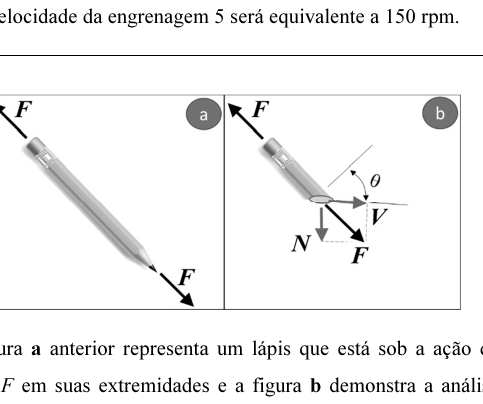

A figura a anterior representa um lápis que está sob a ação da força F em suas extremidades e a figura b demonstra a análise das resultantes das forças internas no momento em que o lápis é cortado com uma inclinação θ em relação a sua seção transversal, em que V corresponde a uma força tangencial à seção de corte e N, à força normal. Com relação às forças representadas nas figuras, julgue os itens a seguir.
55. Para que se atinja o equilíbrio das forças, a relação entre os valores escalares destas será equivalente a F = N + V.
- Certo
- Errado
Gabarito: E — Errado
O equilíbrio é vetorial: N e V são componentes perpendiculares de F, valendo F² = N² + V², e não a soma escalar F = N + V.
56. Na figura b, o lápis não está em equilíbrio devido à atuação das forças N e V.
- Certo
- Errado
Gabarito: E — Errado
O lápis permanece em equilíbrio: N e V são as componentes da resultante interna na seção inclinada que equilibram a força F aplicada.
57. É possível calcular corretamente a força tangencial atuante no lápis por meio da expressão V = F × sen(θ).
- Certo
- Errado
Gabarito: C — Certo
Na seção inclinada de θ, a componente tangencial (cisalhante) da força F é V = F·sen(θ) e a componente normal é N = F·cos(θ); a expressão está correta.

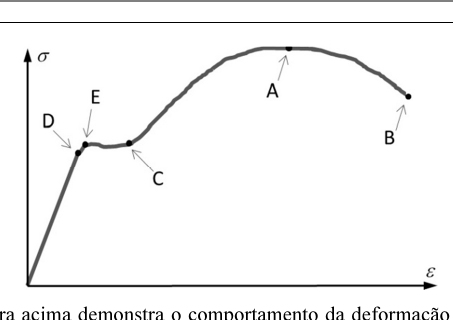

A curva de tração representada na figura acima demonstra o comportamento da deformação (ε) de um material quando submetido a uma tensão trativa (σ). A partir das informações da figura e em referência aos conceitos relacionados à resistência dos materiais, julgue os próximos itens.
58. O material começa a escoar plasticamente do ponto C até ponto B, pois do ponto E até o ponto C não há aumento significativo da tensão.
- Certo
- Errado
Gabarito: E — Errado
O escoamento é justamente a região em que a deformação aumenta sem acréscimo significativo de tensão; pelo próprio enunciado, essa região seria de E a C, e não de C a B, o que torna a afirmação errada.
59. Os pontos A, D e E, representam, respectivamente, o limite da resistência do material, o limite linear de proporcionalidade elástica e a tensão de escoamento.
- Certo
- Errado
Gabarito: C — Certo
Na curva de tração, o ponto A indica o limite de resistência, isto é, a tensão máxima atingida pelo material. O ponto D corresponde ao limite de proporcionalidade elástica, e o ponto E, à tensão de escoamento; portanto, a associação apresentada está correta.
Fazer esta prova online
Mais provas de Petrobras PSP 2023.1
