A respeito de tecnologia mecânica, julgue os itens a seguir.
1. O ferro fundido, uma das mais importantes ligas de ferro, é caracterizado por possuir carbono em quantidades elevadas (entre 2,5% e 4,0%, em média), além de silício em porcentagem acima da encontrada no aço comum.
- Certo
- Errado
Gabarito: C — Certo
O ferro fundido é uma liga ferro-carbono com teor de carbono tipicamente entre 2,5% e 4,0% e, de fato, apresenta silício em percentual superior ao do aço comum, o que favorece sua fundibilidade.
2. A metalurgia do ferro, conhecida por siderurgia, é o processo de obtenção do aço a partir, principalmente, de minérios de ferro, que são os óxidos, os sulfetos, os carbonetos e os silicatos.
- Certo
- Errado
Gabarito: C — Certo
A siderurgia compreende a obtenção do aço a partir de matérias-primas que incluem minérios de ferro. Esses minérios podem ocorrer sob a forma de óxidos, sulfetos, carbonetos ou silicatos.
3. O óleo vegetal constitui-se em matéria-prima principal para a confecção de plásticos, devido à complexa mistura de compostos presentes nesse tipo de óleo, que possuem diferentes temperaturas de ebulição, sendo possível separá-los por meio de um processo conhecido como destilação ou craqueamento.
- Certo
- Errado
Gabarito: E — Errado
A matéria-prima principal para a confecção de plásticos é o petróleo, cuja mistura complexa de hidrocarbonetos com diferentes temperaturas de ebulição é separada por destilação fracionada e craqueamento — não o óleo vegetal.
No que se refere a ensaios de materiais, julgue os próximos itens.
4. A ductilidade é uma importante propriedade mecânica, pois representa uma medida do grau de deformação plástica que o material suporta até a fratura, sendo chamado de frágil um material que experimenta uma deformação plástica muito elevada quando de sua fratura.
- Certo
- Errado
Gabarito: E — Errado
O material que experimenta deformação plástica muito elevada na fratura é denominado dúctil; frágil é aquele que fratura com pouca ou nenhuma deformação plástica.
5. A maioria dos materiais metálicos, quando submetidos a uma tensão de tração elevada, apresenta uma proporcionalidade entre a tensão aplicada e a deformação observada, conforme a relação E = σ/ε = F·l0/A0·Δl, em que E é o módulo de Hooke e fornece uma indicação da rigidez do material.
- Certo
- Errado
Gabarito: E — Errado
A proporcionalidade tensão-deformação (lei de Hooke) só se verifica no regime elástico, para tensões moderadas; sob tensão de tração elevada, o material ultrapassa o limite de proporcionalidade e a relação deixa de ser linear.
6. A tensão convencional, também conhecida como tensão nominal ou tensão de engenharia (σ), é definida pela relação σ = F/A0, em que F é a carga instantânea aplicada em uma direção perpendicular à seção reta da amostra e A0 representa a área da seção reta original antes da aplicação da carga.
- Certo
- Errado
Gabarito: C — Certo
A tensão de engenharia (convencional ou nominal) é exatamente a razão entre a carga instantânea e a área original da seção reta, σ = F/A0.
7. A resistência de um material depende da capacidade dele de suportar uma carga que gere excessiva deformação, levando-o à ruptura.
- Certo
- Errado
Gabarito: E — Errado
A resistência de um material é a capacidade de suportar carga sem deformação excessiva e sem ruptura; o item afirma o oposto do conceito.
8. Materiais frágeis são aqueles que se rompem bruscamente, apresentando pequenas deformações, como, por exemplo, o concreto.
- Certo
- Errado
Gabarito: C — Certo
Materiais frágeis caracterizam-se por fratura brusca com pequena deformação prévia, e o concreto é um exemplo clássico desse comportamento.
9. O método das seções é utilizado para a determinação dos esforços externos resultantes que atuam sobre a superfície seccionada de um corpo.
- Certo
- Errado
Gabarito: E — Errado
O método das seções determina os esforços internos (força normal, cortante, momento fletor e torsor) que surgem na superfície seccionada, e não os esforços externos.
Acerca da resistência dos materiais, julgue os itens subsecutivos.

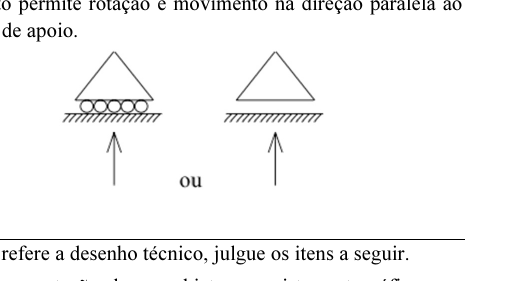

10. A seguir, está representado um apoio do tipo móvel que impede movimento na direção normal ao plano de apoio, no entanto permite rotação e movimento na direção paralela ao plano de apoio.
- Certo
- Errado
Gabarito: C — Certo
A figura mostra um apoio móvel (roletes), que restringe apenas a translação normal ao plano de apoio — daí a única reação vertical — permitindo rotação e deslocamento paralelo.
11. Para um corpo sólido, são definidos quatro tipos diferentes de esforços internos: força normal (N), força de cisalhamento (V), momento torçor ou torque (T) e momento fletor (M).
- Certo
- Errado
Gabarito: C — Certo
Os quatro esforços internos clássicos da resistência dos materiais são exatamente força normal, força cortante (cisalhamento), momento torsor e momento fletor.
No que se refere a desenho técnico, julgue os itens a seguir.
12. Na representação de um objeto por vistas ortográficas, na projeção ortogonal no primeiro diedro, o plano de projeção se situa entre o objeto e o observador.
- Certo
- Errado
Gabarito: E — Errado
No primeiro diedro, o objeto situa-se entre o observador e o plano de projeção; o plano entre o observador e o objeto caracteriza a projeção no terceiro diedro.
13. Linhas contínuas, estreitas e em zigue-zague destinam-se a planos de cortes.
- Certo
- Errado
Gabarito: E — Errado
A linha contínua estreita em zigue-zague destina-se a interrupções e limites de vistas ou cortes parciais; os planos de corte são indicados por linha traço-ponto (estreita, larga nas extremidades e mudanças de direção).
14. Uma folha no formato A0 possui área equivalente a 1 m².
- Certo
- Errado
Gabarito: C — Certo
O formato A0 (841 mm × 1.189 mm) possui área de aproximadamente 1 m², sendo a base de toda a série A de formatos de papel.
Com relação a conceitos relativos à manutenção de caldeiras, julgue os itens a seguir.
15. Considera-se profissional legalmente habilitado (PLH) aquele que tem competência técnica nas atividades referentes à manutenção e à inspeção de caldeiras, independentemente da sua formação.
- Certo
- Errado
Gabarito: E — Errado
Pela NR-13, o PLH é o profissional legalmente habilitado para o exercício da engenharia nas atividades referentes a caldeiras, ou seja, depende de formação e habilitação legal — não é independentemente da formação.
16. A manutenção preditiva é um programa baseado na durabilidade de materiais e equipamentos, com um cronograma de substituições e paradas.
- Certo
- Errado
Gabarito: E — Errado
Programa baseado na durabilidade esperada com cronograma de substituições e paradas descreve a manutenção preventiva; a preditiva baseia-se no monitoramento da condição real do equipamento.
17. É dispensado o registro da manutenção de queimadores no prontuário de caldeiras elétricas.
- Certo
- Errado
Gabarito: C — Certo
Caldeiras elétricas não possuem queimadores, portanto não há manutenção de queimadores a registrar em seu prontuário. O registro desse tipo de manutenção não se aplica a esses equipamentos.
18. Fazem parte das etapas de manutenção de uma caldeira a análise de espessura de paredes por ultrassom e o ensaio de líquidos penetrantes.
- Certo
- Errado
Gabarito: C — Certo
Medição de espessura por ultrassom e ensaio de líquidos penetrantes são ensaios não destrutivos típicos das etapas de manutenção e inspeção de caldeiras.
19. A importância da manutenção de uma caldeira não se dá somente por motivo de segurança das operações, mas também para prevenção de perdas de eficiência.
- Certo
- Errado
Gabarito: C — Certo
A manutenção da caldeira garante tanto a segurança operacional quanto a preservação da eficiência térmica, evitando perdas de desempenho e de combustível.
A respeito de processos de fabricação, julgue os itens que se seguem.
20. Deve-se garantir a rastreabilidade dos materiais usados para caldeiras, com o certificado da usina e a identificação correta do material.
- Certo
- Errado
Gabarito: C — Certo
A rastreabilidade dos materiais, por meio do certificado da usina e da identificação correta, é exigência de qualidade e segurança na fabricação e manutenção de caldeiras.
21. Economizadores são trocadores de calor que utilizam os gases da combustão para preaquecimento da água de alimentação da caldeira, proporcionando uma razoável economia de combustível.
- Certo
- Errado
Gabarito: C — Certo
Essa é a definição clássica do economizador: trocador de calor que aproveita os gases de combustão para preaquecer a água de alimentação, reduzindo o consumo de combustível.
22. Para fabricação de caldeiras, a escolha do material utilizado deve sempre levar em consideração a resistência térmica do material e sua resistência à corrosão.
- Certo
- Errado
Gabarito: C — Certo
A seleção de materiais para caldeiras deve considerar, entre outros fatores, a resistência térmica e a resistência à corrosão, dado o ambiente de alta temperatura e agentes corrosivos.
Com relação a processos de soldagem, julgue os itens subsequentes.
23. As temperaturas no arco elétrico podem variar de 5.000 K a 30.000 K; por consequência, a matéria passa a existir no estado físico denominado plasma, que é composto de um gás altamente ionizado e eletricamente neutro.
- Certo
- Errado
Gabarito: C — Certo
No arco elétrico de soldagem as temperaturas atingem de milhares a dezenas de milhares de kelvins, gerando o plasma — gás altamente ionizado e macroscopicamente neutro.
24. TIG é um processo de soldagem por arco elétrico mantido entre a peça a ser soldada e a extremidade de um arame nu consumível, fornecido por um alimentador contínuo.
- Certo
- Errado
Gabarito: E — Errado
Arco mantido entre a peça e um arame nu consumível com alimentador contínuo descreve o processo MIG/MAG; no processo TIG o eletrodo é de tungstênio, não consumível.
25. Na soldagem com corrente contínua, a zona catódica corresponde ao polo positivo, e a zona anódica, ao polo negativo.
- Certo
- Errado
Gabarito: E — Errado
Em corrente contínua, a zona catódica corresponde ao polo negativo e a zona anódica ao polo positivo; o item inverte as correspondências.
26. No processo de soldagem por fusão, a energia é aplicada com o objetivo de provocar no material uma tensão capaz de produzir a solubilidade na fase sólida.
- Certo
- Errado
Gabarito: E — Errado
Na soldagem por fusão, a energia é aplicada para fundir o material de base (e o de adição); não se trata de gerar tensão para produzir solubilidade na fase sólida.
A metrologia é a base fundamental para a competitividade das empresas, uma vez que assegura a exatidão no processo produtivo e a qualidade de produtos e serviços. No que se refere a conceitos de metrologia, julgue os itens seguintes.
27. O método de medição que determina as medidas de uma peça com base na diferença entre a medida de uma peça padrão e a medida da peça a ser medida é denominado medição indireta.
- Certo
- Errado
Gabarito: C — Certo
Na medição indireta, a dimensão da peça é determinada por comparação com uma peça padrão, considerando-se a diferença entre as medidas. Assim, a descrição corresponde a esse método de medição.
28. Campo de tolerância é a variação mínima permitida das medidas da peça, dada pela variação das dimensões máxima e mínima.
- Certo
- Errado
Gabarito: E — Errado
Campo de tolerância é a zona compreendida entre as dimensões máxima e mínima, e a tolerância é a variação total permitida (diferença entre elas), não a 'variação mínima'.
29. Em medições, erros de deflexão do arco se dão devido à pressão aplicada pelo operador no momento da medição.
- Certo
- Errado
Gabarito: C — Certo
A pressão excessiva aplicada pelo operador no momento da medição provoca deflexão do arco do instrumento (como no micrômetro), constituindo fonte conhecida de erro de medição.

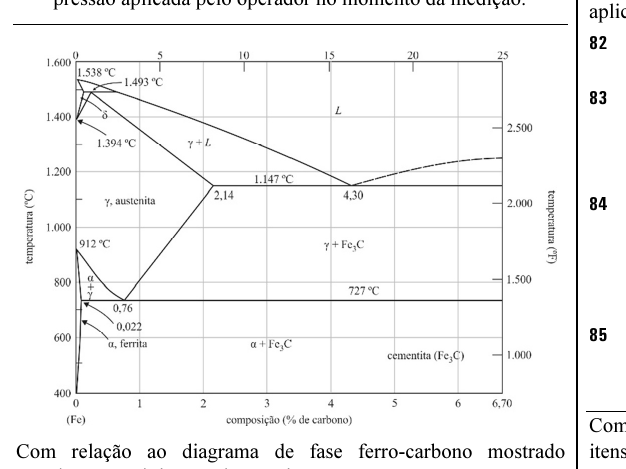

Com relação ao diagrama de fase ferro-carbono mostrado anteriormente, julgue os itens subsequentes.
30. Ligas de ferro-carbono que contêm entre 0,76% e 2,14% de carbono, quando resfriadas a partir de temperaturas dentro do campo da fase γ, apresentam uma microestrutura perlita e cementita proeutetoide em temperatura ambiente.
- Certo
- Errado
Gabarito: C — Certo
Ligas hipereutetoides (entre 0,76% e 2,14% de carbono), resfriadas a partir do campo da austenita (γ), apresentam à temperatura ambiente microestrutura de perlita com cementita proeutetoide.
31. A cementita (Fe3C) se forma quando o limite de solubilidade para o carbono na ferrita γ é excedido em temperaturas de, no máximo, 727 °C, para composições dentro da região das fases α + Fe3C.
- Certo
- Errado
Gabarito: E — Errado
Não existe 'ferrita γ': a fase γ é a austenita; a cementita forma-se quando o limite de solubilidade do carbono na austenita é excedido, e o item mistura incorretamente as fases.
32. No diagrama em apreço, existem dois pontos de reação invariante, denominados de reação eutética a 0,77% e reação eutetoide a 4,3%.
- Certo
- Errado
Gabarito: E — Errado
No diagrama, a reação eutética ocorre a 4,3% de carbono (1.147 °C) e a reação eutetoide a 0,77% de carbono (727 °C); o item troca as composições.
33. A solubilidade máxima do carbono na austenita (estrutura CFC), 2,14%, ocorre a 1.147 °C.
- Certo
- Errado
Gabarito: C — Certo
Conforme o diagrama ferro-carbono, a austenita (estrutura CFC) dissolve no máximo 2,14% de carbono, exatamente à temperatura de 1.147 °C.
Julgue os itens que se seguem, acerca das microestruturas encontradas no aço-carbono.
34. À temperatura ambiente, a forma estável do ferro puro é conhecida por ferrita, ou ferro α, que possui uma estrutura cristalina CFC.
- Certo
- Errado
Gabarito: E — Errado
A ferrita (ferro α) possui estrutura cristalina CCC (cúbica de corpo centrado); a estrutura CFC pertence à austenita (ferro γ).
35. A cementita é muito dura e frágil, e sua presença em alguns aços aumenta substancialmente a resistência deles.
- Certo
- Errado
Gabarito: C — Certo
A cementita (Fe3C) é um constituinte muito duro e frágil, cuja presença eleva substancialmente a resistência mecânica dos aços.
36. A perlita é a microestrutura que surge devido ao resfriamento lento do aço eutetoide por meio da temperatura eutetoide e que é formada por camadas alternadas ou lamelas compostas pelas duas fases (α e Fe3C) que se formam simultaneamente durante a transformação.
- Certo
- Errado
Gabarito: C — Certo
A perlita forma-se no resfriamento lento do aço eutetoide através da temperatura eutetoide, sendo constituída de lamelas alternadas de ferrita (α) e cementita (Fe3C) formadas simultaneamente.
Julgue os próximos itens, relativos a tratamentos térmicos aplicados nos aços.
37. Nos tratamentos isotérmicos (austêmpera e martêmpera), as transformações de fase ocorrem sob temperatura constante.
- Certo
- Errado
Gabarito: E — Errado
A austêmpera envolve transformação isotérmica, mas a martêmpera não: nela, o material é mantido para uniformizar a temperatura e depois resfriado, formando martensita durante o resfriamento. Portanto, não se pode afirmar que as transformações de fase ocorram sob temperatura constante nos dois tratamentos.
38. Na normalização, o aço é aquecido a temperaturas acima da sua zona crítica e mantido nessa temperatura para sua completa homogeneização; em seguida, ainda dentro do forno, ele é submetido a resfriamento.
- Certo
- Errado
Gabarito: E — Errado
Na normalização, após o aquecimento e a homogeneização acima da zona crítica, o resfriamento é feito ao ar (fora do forno); o resfriamento dentro do forno caracteriza o recozimento.
39. Após a têmpera, normalmente é realizado o tratamento de revenimento para eliminar a fragilidade causada pelo resfriamento brusco da têmpera, tratamento esse normalmente realizado acima da temperatura de austenitização.
- Certo
- Errado
Gabarito: E — Errado
O revenimento é realizado abaixo da temperatura crítica (austenitização), tipicamente entre 200 °C e 650 °C; acima dessa temperatura o aço se austenitizaria novamente.
40. Têmpera é o tratamento térmico utilizado para obtenção da martensita, a microestrutura mais dura e resistente encontrada no aço.
- Certo
- Errado
Gabarito: C — Certo
A têmpera, pelo resfriamento brusco da austenita, produz a martensita, que é a microestrutura mais dura e resistente obtida nos aços.
Com referência a materiais de construção mecânica, julgue os itens subsequentes.
41. Caracterizados por sua densidade relativamente baixa, o alumínio e suas ligas são muito utilizados em peças de aeronaves e automóveis, devido à sua resistência específica.
- Certo
- Errado
Gabarito: C — Certo
A baixa densidade do alumínio e de suas ligas confere-lhes elevada resistência específica (resistência por unidade de peso), o que explica seu amplo uso em aeronaves e automóveis.
42. Os aços para ferramentas e matrizes são ligas com médio teor de carbono, contendo geralmente cromo, vanádio, tungstênio e molibdênio. Esses elementos de liga combinam-se com o carbono para formar compostos à base de carbeto, que são muito duros e resistentes ao desgaste e à abrasão (por exemplo, Cr23C6, V4C3 e WC).
- Certo
- Errado
Gabarito: E — Errado
Os aços para ferramentas e matrizes são ligas de alto teor de carbono (e não médio), com Cr, V, W e Mo que formam carbonetos duros e resistentes ao desgaste.
43. Os aços inoxidáveis são altamente resistentes à corrosão em uma variedade de ambientes, especialmente a atmosfera ambiente. Seu elemento de liga predominante é o cromo, sendo sua resistência à corrosão melhorada por meio de adições de níquel e molibdênio.
- Certo
- Errado
Gabarito: C — Certo
Nos aços inoxidáveis o elemento de liga predominante é o cromo (mínimo de cerca de 12%), e adições de níquel e molibdênio melhoram ainda mais a resistência à corrosão.
Julgue os itens que se seguem, a respeito de ajustagem e controle geométrico.
44. Em medições por processo óptico, eletroindutivo ou eletrocapacitivo, não ocorrem erros de medição devidos a fatores de natureza mecânica.
- Certo
- Errado
Gabarito: C — Certo
Os processos ópticos, eletroindutivos e eletrocapacitivos medem sem contato mecânico com a peça, eliminando erros de natureza mecânica, como deflexão, desgaste e pressão de medição.
45. Tolerância de perpendicularidade é a condição conforme a qual o campo de tolerância é limitado por dois planos paralelos, cuja distância é o valor da tolerância, e inclinados em relação à superfície de referência.
- Certo
- Errado
Gabarito: E — Errado
Na tolerância de perpendicularidade, o campo de tolerância é limitado por dois planos paralelos perpendiculares (não inclinados) à superfície de referência; planos inclinados caracterizam a tolerância de angularidade.
46. Os afastamentos superiores e inferiores podem ser positivos ou negativos; quando a dimensão máxima ou mínima estiver acima da linha zero, o afastamento correspondente será positivo.
- Certo
- Errado
Gabarito: C — Certo
Por convenção, afastamentos acima da linha zero são positivos e abaixo dela são negativos, valendo tanto para o afastamento superior quanto para o inferior.
47. Para que ocorra o ajuste incerto, a dimensão máxima do furo deverá ser superior à dimensão máxima do eixo, enquanto a dimensão mínima do furo deverá ser inferior à dimensão máxima do eixo, isto é, os campos de tolerância do furo e do eixo deverão sobrepor-se parcialmente ou totalmente.
- Certo
- Errado
Gabarito: C — Certo
O ajuste incerto ocorre quando os campos de tolerância do furo e do eixo se sobrepõem, permitindo folga ou interferência; as condições citadas (D máx. do furo > D máx. do eixo e D mín. do furo < D máx. do eixo) expressam exatamente essa sobreposição.
48. Tolerância de simetria é a condição segundo a qual os eixos de duas ou mais figuras geométricas, tais como cilindros ou cones, são coincidentes.
- Certo
- Errado
Gabarito: E — Errado
Eixos coincidentes de figuras geométricas definem a tolerância de concentricidade; a tolerância de simetria refere-se à disposição simétrica de elementos em relação a um plano ou eixo de referência.
Acerca de sistemas da qualidade, julgue os itens a seguir.
49. Os gastos referentes ao controle de qualidade para a identificação de componentes defeituosos antes que estes cheguem aos clientes são denominados custos de avaliação.
- Certo
- Errado
Gabarito: C — Certo
Custos de avaliação são os gastos com inspeções, ensaios e controles destinados a identificar produtos defeituosos antes que cheguem ao cliente.
50. Em um sistema de gerenciamento da qualidade, o controle de processos atua com o único propósito de identificar gargalos no processo produtivo, com fins de otimização do tempo de produção.
- Certo
- Errado
Gabarito: E — Errado
O controle de processos tem finalidade ampla — garantir conformidade, estabilidade e qualidade do produto —, e não o único propósito de identificar gargalos para otimizar o tempo de produção.
51. Para a medição de resultados das atividades em um sistema de qualidade, é suficiente estabelecer corretamente os indicadores.
- Certo
- Errado
Gabarito: E — Errado
Estabelecer indicadores não é suficiente: é necessário também coletar dados, monitorar, analisar criticamente os resultados e promover ações de melhoria.
Julgue os próximos itens, referentes a organização do trabalho e normas técnicas.
52. As empresas poderão ter setor próprio para a inspeção de caldeiras somente se este for certificado por organismo de certificação acreditado pelo INMETRO.
- Certo
- Errado
Gabarito: C — Certo
A empresa pode manter setor próprio para inspecionar caldeiras, desde que esse setor seja certificado por organismo de certificação acreditado pelo INMETRO. A acreditação é a condição exigida para essa modalidade de inspeção.
53. Caso uma caldeira não possua prontuário, somente seu fabricante poderá assumir a responsabilidade técnica pela sua reconstituição.
- Certo
- Errado
Gabarito: E — Errado
Na ausência de prontuário, a NR-13 determina que sua reconstituição é de responsabilidade do estabelecimento (proprietário), sob responsabilidade técnica de profissional legalmente habilitado, e não exclusivamente do fabricante.
54. No âmbito da organização do trabalho, o taylorismo e o fordismo possuem em comum o foco na alta especialização do trabalho no processo produtivo.
- Certo
- Errado
Gabarito: C — Certo
Taylorismo e fordismo compartilham a divisão rigorosa do trabalho e a alta especialização das tarefas no processo produtivo, visando ao aumento da produtividade.
