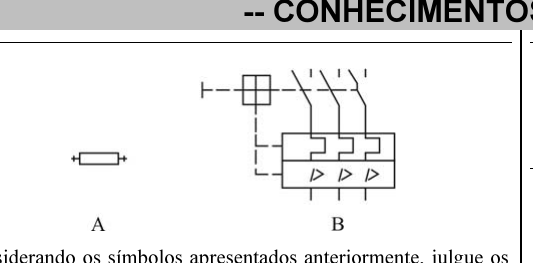

Considerando os símbolos apresentados anteriormente, julgue os itens a seguir.
1. Se o dispositivo A for acionado por efeito térmico, ele necessitará ser rearmado para que seu funcionamento continue normal.
- Certo
- Errado
Gabarito: E — Errado
O acionamento térmico do dispositivo A não exige necessariamente rearme manual: após cessar a condição que provocou a atuação e o dispositivo esfriar, ele pode retornar automaticamente ao funcionamento normal. Portanto, é incorreto afirmar que o rearme é necessário.
2. O dispositivo B pode atuar por efeito térmico.
- Certo
- Errado
Gabarito: C — Certo
O dispositivo B pode atuar pelo aquecimento de um elemento sensível à corrente, como uma lâmina bimetálica, que se deforma ao atingir determinada temperatura e aciona o mecanismo. Assim, o item está correto.

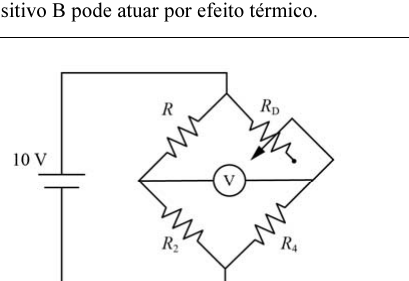

Tendo como referência o circuito precedente, em que RD = 100 Ω, R2 = 20 Ω, R4 = 50 Ω, julgue os próximos itens.
3. Quando o circuito da ponte de Wheatstone estiver em equilíbrio, o voltímetro aferirá 0 V.
- Certo
- Errado
Gabarito: C — Certo
No equilíbrio da ponte de Wheatstone, os pontos entre os quais o voltímetro está ligado ficam no mesmo potencial, logo a indicação é 0 V.
4. Se R = 40 Ω, a ponte está em equilíbrio.
- Certo
- Errado
Gabarito: C — Certo
A condição de equilíbrio é R·R4 = RD·R2, ou seja, R = (100 × 20)/50 = 40 Ω; portanto, com R = 40 Ω, a ponte está equilibrada.

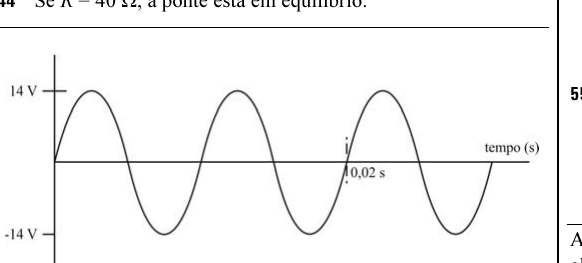

A respeito da tensão senoidal apresentada na figura precedente, julgue os itens a seguir, considerando que a raiz quadrada de 2 seja igual a 1,4.
5. Se a referida tensão alimentar um resistor, este resistor dissipará a mesma potência média que dissiparia caso fosse alimentado por uma fonte de tensão contínua de 10 V.
- Certo
- Errado
Gabarito: C — Certo
O valor eficaz da tensão é 14/1,4 = 10 V; uma tensão alternada de 10 V eficazes produz em um resistor a mesma potência média que 10 V em corrente contínua.
6. A tensão pico a pico é de 14 V.
- Certo
- Errado
Gabarito: E — Errado
Com picos em +14 V e −14 V, a tensão pico a pico é 14 − (−14) = 28 V, e não 14 V.
7. A frequência da referida tensão é de 50 Hz.
- Certo
- Errado
Gabarito: E — Errado
Uma frequência de 50 Hz corresponde a um período de 20 ms, pois \(f=1/T\). O período mostrado na figura não é de 20 ms; portanto, a frequência da tensão não é 50 Hz.
Julgue os itens a seguir, relativos a potência ativa, reativa e aparente e a fator de potência.
8. O fator de potência de uma instalação elétrica indica o aproveitamento da energia fornecida pela rede elétrica.
- Certo
- Errado
Gabarito: C — Certo
O fator de potência, relação entre potência ativa e potência aparente, mede o quanto da energia fornecida é efetivamente aproveitada em trabalho útil.
9. Em um sistema elétrico, a potência reativa é a potência útil, isto é, aquela que efetivamente realiza trabalho.
- Certo
- Errado
Gabarito: E — Errado
A potência útil que efetivamente realiza trabalho é a potência ativa; a potência reativa apenas magnetiza equipamentos e não produz trabalho.
10. Se um gerador for conectado a uma carga puramente resistiva, a potência ativa será igual à potência reativa.
- Certo
- Errado
Gabarito: E — Errado
Em carga puramente resistiva, a potência reativa é nula; a potência ativa iguala a potência aparente, não a potência reativa.
11. Em um sistema trifásico equilibrado, com cargas resistivas e capacitivas, a corrente de neutro do circuito é cerca de um décimo da corrente de fase.
- Certo
- Errado
Gabarito: E — Errado
Em um sistema trifásico equilibrado, a soma fasorial das correntes de fase é nula e a corrente de neutro é zero, e não um décimo da corrente de fase.
Julgue os itens a seguir, no que se refere a eletromagnetismo.
12. Em materiais paramagnéticos, como o alumínio ou o oxigênio líquido, os momentos magnéticos dos átomos têm tendência a se alinhar paralelamente ao campo magnético externo aplicado, mas essa orientação não é permanente e depende da presença do campo externo. Isso ocorre devido à natureza dos elétrons desemparelhados presentes nesses átomos, que contribuem para o magnetismo.
- Certo
- Errado
Gabarito: C — Certo
O item descreve corretamente o paramagnetismo: os momentos magnéticos dos elétrons desemparelhados alinham-se ao campo externo apenas enquanto ele está presente, sem magnetização permanente.
13. Em análises de campos eletromagnéticos, o vetor de Poynting é frequentemente interpretado como indicador direto da velocidade de propagação de uma onda eletromagnética, destacando tanto sua direção quanto sua magnitude.
- Certo
- Errado
Gabarito: E — Errado
O vetor de Poynting representa a densidade e a direção do fluxo de potência (energia) da onda eletromagnética, e não a velocidade de propagação.
A respeito do funcionamento e da aplicação de máquinas elétricas, julgue os próximos itens.
14. Ao se elevar a corrente de excitação em motores shunt de corrente contínua, intensifica-se o fluxo magnético dentro do motor, o que, por sua vez, reduz a velocidade de rotação, sendo uma prática aplicada em ajustes de velocidade para cargas variáveis.
- Certo
- Errado
Gabarito: C — Certo
No motor shunt CC, a velocidade é inversamente proporcional ao fluxo (n ∝ 1/Φ); elevar a corrente de campo intensifica o fluxo e reduz a rotação, método usual de ajuste de velocidade.
15. Em uma rede de distribuição de energia elétrica, os transformadores elevam a tensão para a transmissão de longa distância, reduzindo as perdas de energia, e depois abaixam essa tensão para níveis seguros antes de ela chegar a residências e empresas.
- Certo
- Errado
Gabarito: C — Certo
Elevar a tensão reduz a corrente e, portanto, as perdas ôhmicas na transmissão; junto ao consumidor, a tensão é abaixada para níveis seguros de utilização.
16. Motores de indução monofásicos requerem dispositivos auxiliares de partida, pois não conseguem gerar um campo magnético rotativo de forma autônoma, o que impede a iniciação do movimento.
- Certo
- Errado
Gabarito: C — Certo
O enrolamento monofásico produz campo pulsante, não girante; por isso são necessários dispositivos auxiliares de partida (bobina auxiliar, capacitor, espira de sombra).
Julgue os itens subsequentes, relativos a dispositivos de proteção de baixa tensão.
17. Em instalações residenciais, os disjuntores diferenciais residuais (DR) são projetados para proteção contra correntes de fuga à terra, não sendo capazes de detectar ou interromper sobrecargas de corrente.
- Certo
- Errado
Gabarito: C — Certo
O dispositivo DR (interruptor diferencial residual) atua somente sobre correntes de fuga à terra; proteção contra sobrecarga e curto-circuito é função do disjuntor termomagnético.
18. Disjuntores classificados como IP67 garantem total proteção contra a entrada de poeira e suportam imersão temporária em água, sendo adequados para ambientes externos ou condições adversas.
- Certo
- Errado
Gabarito: C — Certo
No grau IP67, o dígito 6 indica proteção total contra poeira e o dígito 7 indica proteção contra imersão temporária em água, adequando o equipamento a ambientes adversos.
A respeito do acionamento e comando de motores elétricos, julgue os itens subsecutivos.
19. Em sistemas de medição industriais, a precisão dos contadores mecânicos melhora significativamente à medida que aumenta a frequência dos eventos contados, tornando-os ideais para aplicações de alta velocidade, como linhas de produção automatizadas.
- Certo
- Errado
Gabarito: E — Errado
Contadores mecânicos têm limitação de velocidade e perdem precisão em altas frequências; para aplicações de alta velocidade empregam-se contadores eletrônicos.
20. Em aplicações industriais, soft starters são implementados para permitir a reversão de motores de indução, o que facilita operações como mudanças de direção em esteiras transportadoras.
- Certo
- Errado
Gabarito: E — Errado
Soft starters controlam a rampa de tensão na partida e na parada, limitando corrente e conjugado; a reversão do sentido de giro exige a inversão de duas fases, função de chaves reversoras, não da soft starter convencional.
21. Inversores de frequência podem ser utilizados para controlar a velocidade de motores de corrente alternada.
- Certo
- Errado
Gabarito: C — Certo
O inversor de frequência varia a frequência (e a tensão) aplicada ao motor, e, como a velocidade síncrona depende da frequência, controla-se a velocidade de motores CA.
Acerca de segurança e higiene do trabalho, julgue os próximos itens.
22. A ergonomia no local de trabalho, ao implementar ajustes nos postos de trabalho e no mobiliário de escritório, objetiva, exclusivamente, minimizar lesões musculoesqueléticas dos funcionários.
- Certo
- Errado
Gabarito: E — Errado
A ergonomia não tem objetivo exclusivo de prevenir lesões musculoesqueléticas; busca também conforto, segurança, eficiência e produtividade no trabalho.
23. Para mitigar o ruído no ambiente de trabalho, as estratégias devem-se concentrar, exclusivamente, no fornecimento e na utilização, pelos funcionários, de protetores auditivos, considerados a solução definitiva para o controle de ruído.
- Certo
- Errado
Gabarito: E — Errado
O controle de ruído deve priorizar medidas na fonte e no caminho (medidas coletivas e de engenharia); o protetor auditivo é medida complementar, não solução definitiva nem exclusiva.
No que se refere a equipamentos de proteção individual e coletiva com ênfase em eletricidade, julgue os próximos itens.
24. Para proteção contra arco elétrico, uniformes de algodão são recomendados devido à sua resistência térmica, sendo considerados adequados para ambientes de trabalho com riscos elétricos.
- Certo
- Errado
Gabarito: E — Errado
Para proteção contra arco elétrico exigem-se vestimentas retardantes a chama com classificação de risco (ATPV); o algodão comum não é considerado adequado a esse fim.
25. Na segurança de instalações elétricas, o uso adequado de equipamentos de proteção individual elimina completamente a necessidade de equipamentos de proteção coletiva.
- Certo
- Errado
Gabarito: E — Errado
As medidas de proteção coletiva têm prioridade; o EPI é complementar e jamais elimina a necessidade de EPCs.
A respeito de interpretação e análise de projetos elétricos, julgue os itens a seguir.
26. Em diagramas elétricos, o sistema TT é ilustrado como se houvesse uma ligação direta do neutro ao solo, sugerindo uma segurança reforçada em locais como hospitais e escolas.
- Certo
- Errado
Gabarito: E — Errado
Embora no sistema TT o neutro da fonte seja diretamente aterrado, locais como hospitais empregam tipicamente o esquema IT (isolado ou aterrado por impedância); a sugestão de segurança reforçada do TT para esses ambientes torna o item incorreto.
27. Disjuntores identificados com a letra D são projetados especificamente para aplicações em circuitos de motores elétricos, pois possuem a capacidade de tolerar as elevadas correntes de partida típicas desses equipamentos, sem disparar prematuramente.
- Certo
- Errado
Gabarito: C — Certo
Disjuntores de curva D têm disparo magnético entre 10 e 20 vezes a corrente nominal, suportando as altas correntes de partida de motores sem desligar indevidamente.
Acerca de variáveis elétricas básicas comumente monitoradas em circuitos elétricos e eletrônicos, julgue os itens que se seguem.
28. O valor eficaz de uma tensão alternada é fornecido pelo voltímetro, se adequadamente configurado, e corresponderá a um valor constante caso a amplitude e a forma de onda permaneçam inalteradas ao longo do tempo.
- Certo
- Errado
Gabarito: C — Certo
O voltímetro, quando configurado corretamente, indica o valor eficaz; mantidas amplitude e forma de onda, esse valor permanece constante ao longo do tempo.
29. Para que a medição de resistência possa ser realizada, é necessário que o ohmímetro excite eletricamente o resistor.
- Certo
- Errado
Gabarito: C — Certo
O ohmímetro aplica uma corrente (ou tensão) conhecida ao resistor e mede a grandeza resultante para calcular a resistência; logo, ele precisa excitar eletricamente o componente.
30. Para se medir a corrente elétrica que atravessa um dispositivo, é necessário colocar o instrumento de medição em uma configuração paralela, de modo que dispositivo e o instrumento estejam submetidos à mesma tensão.
- Certo
- Errado
Gabarito: E — Errado
A medição de corrente exige ligação em série, de modo que a mesma corrente atravesse o dispositivo e o amperímetro; a configuração paralela é a da medição de tensão.
Acerca de instrumentos de medição de variáveis elétricas, julgue os itens subsequentes.
31. Um amperímetro no modo CA (corrente alternada) é comumente usado para indicar, em hertz, a frequência da rede elétrica.
- Certo
- Errado
Gabarito: E — Errado
O amperímetro mede corrente elétrica, em ampères; a frequência, em hertz, é medida por frequencímetro, não por amperímetro.
32. Um voltímetro apresenta baixa impedância entre as pontas de prova.
- Certo
- Errado
Gabarito: E — Errado
O voltímetro deve apresentar alta impedância interna entre as pontas de prova, para não drenar corrente do circuito e não alterar a grandeza medida.
33. Tensão e corrente elétrica devem excitar o wattímetro.
- Certo
- Errado
Gabarito: C — Certo
O wattímetro possui bobina de corrente (em série) e bobina de tensão (em paralelo); ambas precisam ser excitadas para que o instrumento indique a potência.
A respeito de sistemas de alimentação ou energização elétrica, julgue os itens a seguir.
34. Os nobreaks monofásicos mais modernos apresentam tensão alternada de saída com o uso de ponte semicondutora chaveada, modulação por largura de pulso em alta frequência e filtragem.
- Certo
- Errado
Gabarito: C — Certo
Nobreaks modernos sintetizam a senoide de saída por meio de ponte inversora semicondutora chaveada com PWM em alta frequência, seguida de filtragem.
35. Para retificadores monofásicos com diodos, a tensão média na saída de um retificador de onda completa é maior que a tensão média na saída de um retificador de meia onda.
- Certo
- Errado
Gabarito: C — Certo
O retificador de onda completa tem tensão média 2Vm/π, enquanto o de meia onda tem Vm/π; a tensão média da onda completa é, portanto, o dobro.
36. Em um sistema de alimentação elétrica de emergência com o uso de nobreaks, a bateria nada mais é que um conversor do tipo CC-CC que alimenta o inversor de saída do equipamento.
- Certo
- Errado
Gabarito: E — Errado
A bateria é um elemento de armazenamento de energia em corrente contínua, e não um conversor CC-CC; conversores e o inversor são estágios distintos do nobreak.
A respeito de instalações elétricas de baixa tensão projetadas e executadas em conformidade com as normas técnicas brasileiras, julgue os seguintes itens.
37. Um circuito de iluminação com tensão nominal de 220 V pode necessitar de um disjuntor monopolar ou de um disjuntor bipolar.
- Certo
- Errado
Gabarito: C — Certo
Um circuito de 220 V pode ser fase-neutro (protegido por disjuntor monopolar) ou fase-fase (que exige disjuntor bipolar), conforme o sistema de distribuição.
38. Um circuito terminal que alimente tomadas de uso geral deve ter condutores com seção transversal mínima de 2,5 mm2, se eles forem de cobre.
- Certo
- Errado
Gabarito: C — Certo
Conforme a ABNT NBR 5410, circuitos de força (tomadas) devem ter condutores de cobre com seção mínima de 2,5 mm².
39. Se um quadro elétrico possui um disjuntor geral tripolar de 60 A, então a corrente nominal em cada uma das três fases é de 20 A.
- Certo
- Errado
Gabarito: E — Errado
Em um disjuntor tripolar de 60 A, cada polo (fase) tem corrente nominal de 60 A; a corrente não se divide por três.
A respeito de redes aéreas e instalações elétricas de 1,0 kV a 17,5 kV, julgue os itens que se seguem.
40. Isoladores do tipo pino são considerados inadequados para regiões costeiras ou áreas industriais, pois a presença de alta poluição salina pode comprometer seu desempenho e sua confiabilidade.
- Certo
- Errado
Gabarito: C — Certo
Isoladores de pino, por sua menor distância de escoamento, são considerados inadequados em ambientes com poluição salina ou industrial, que favorece fuga de corrente e disrupções.
41. No contexto de transmissão de energia elétrica em larga escala, é uma prática padrão projetar sistemas de redes aéreas com tensões superiores a 1,0 kV para operarem exclusivamente em corrente alternada, visando a maximização da eficiência e a redução de perdas em longas distâncias.
- Certo
- Errado
Gabarito: E — Errado
Não há exclusividade da corrente alternada: existem sistemas de transmissão em corrente contínua de alta tensão (CCAT/HVDC), empregados justamente em longas distâncias.
Com relação a grandezas elétricas e magnéticas, conforme o Sistema Internacional de Unidades (SI), julgue os próximos itens.
42. No SI, a corrente elétrica é medida em coulombs.
- Certo
- Errado
Gabarito: E — Errado
No SI, a corrente elétrica é medida em ampères (A); o coulomb (C) é a unidade de carga elétrica.
43. Campo magnético e fluxo magnético têm a mesma unidade de medida no SI.
- Certo
- Errado
Gabarito: E — Errado
Campo magnético (densidade de fluxo) é medido em tesla (T) e fluxo magnético em weber (Wb); são unidades distintas (1 T = 1 Wb/m²).
A respeito de aterramento de equipamentos e de sistemas de proteção contra descargas atmosféricas, julgue os seguintes itens.
44. O aterramento de um equipamento de carcaça metálica tem por finalidade escoar para a terra eventual corrente de fuga que ocorra por falha interna no equipamento.
- Certo
- Errado
Gabarito: C — Certo
O aterramento da carcaça metálica oferece caminho de baixa impedância para correntes de fuga decorrentes de falhas internas, protegendo as pessoas contra choque elétrico.
45. Equipamentos elétricos como máquinas de lavar roupas e lava-louças devem ser aterradas em ponto de aterramento exclusivo.
- Certo
- Errado
Gabarito: E — Errado
Não se exige ponto de aterramento exclusivo; os equipamentos podem (e devem) compartilhar o mesmo sistema/eletrodo de aterramento da instalação.
46. Segundo as normas técnicas brasileiras, nem todas as edificações devem possuir sistema de proteção contra descargas atmosféricas.
- Certo
- Errado
Gabarito: C — Certo
Conforme a ABNT NBR 5419, a necessidade de SPDA é definida por análise de risco; edificações abaixo do nível de risco tolerável dispensam o sistema.
Julgue os seguintes itens à luz da ABNT NBR 5410.
47. A norma em questão aplica-se às instalações de baixa tensão, à exceção das instalações temporárias.
- Certo
- Errado
Gabarito: E — Errado
A NBR 5410 aplica-se também às instalações temporárias, como canteiros de obras, feiras e exposições; a exceção afirmada no item não existe.
48. Segundo a norma citada, um critério muito relevante no dimensionamento dos condutores elétricos de um circuito é o da capacidade de condução de corrente.
- Certo
- Errado
Gabarito: C — Certo
A capacidade de condução de corrente é um dos critérios fundamentais de dimensionamento de condutores na NBR 5410, ao lado da queda de tensão e das proteções contra sobrecarga e curto-circuito.
Acerca de manutenção elétrica, julgue os itens subsequentes.
49. Realizar inspeção visual periódica em um quadro elétrico é um procedimento de manutenção preventiva.
- Certo
- Errado
Gabarito: C — Certo
Inspeções periódicas executadas antes da ocorrência de falhas caracterizam manutenção preventiva.
50. A substituição de um disjuntor danificado por curto-circuito é procedimento de manutenção corretiva.
- Certo
- Errado
Gabarito: C — Certo
Substituir um componente já danificado para restaurar o funcionamento caracteriza manutenção corretiva.
Julgue os itens a seguir, pertinentes a eletrônica analógica e digital e a automação industrial.
51. O controlador lógico programável (CLP) é bastante utilizado em sistemas de automação industrial, tendo como principal vantagem eliminar a necessidade do uso de contatores para acionamento de motores elétricos trifásicos.
- Certo
- Errado
Gabarito: E — Errado
O CLP atua no circuito de comando e não elimina os contatores, que continuam necessários para chavear a potência dos motores trifásicos.
52. Uma ponte retificadora usada em fontes de alimentação é um exemplo de circuito digital.
- Certo
- Errado
Gabarito: E — Errado
A ponte retificadora é um circuito analógico de conversão CA-CC; não trabalha com níveis lógicos discretos.
53. Um sinal eletrônico em formato perfeitamente senoidal é um exemplo de sinal analógico.
- Certo
- Errado
Gabarito: C — Certo
Um sinal senoidal varia continuamente no tempo e em amplitude, caracterizando um sinal analógico.
Com base na Norma Regulamentadora NR-10, que dispõe sobre segurança em instalações e serviços em eletricidade, julgue os itens subsequentes.
54. Em local de montagem elétrica, só podem ser utilizadas ferramentas elétricas compatíveis com a instalação elétrica existente, respeitadas as recomendações dos fabricantes e observadas as influências externas.
- Certo
- Errado
Gabarito: C — Certo
A NR-10 exige que, em locais de serviços em eletricidade, sejam utilizadas ferramentas e equipamentos compatíveis com a instalação, conforme recomendações dos fabricantes e as influências externas.
55. Em certos casos, o invólucro de um quadro elétrico em uso normal pode ser utilizado para a guarda de objetos de trabalho do pessoal de manutenção.
- Certo
- Errado
Gabarito: E — Errado
A NR-10 veda o uso de invólucros de equipamentos e instalações elétricas para armazenamento ou guarda de quaisquer objetos, sem exceções.
Fazer esta prova online
Mais provas de Petrobras PSP 2023.2
