Petrobras PSP 2023.2 — Projetos, Construção e Montagem – Elétrica

58 questions with the correct answer and an explanation for each. Topic: PSP 2023.2. Free, no account needed.

Fazer esta prova online

Com relação a aspectos diversos pertinentes a grandezas elétricas e magnéticas, julgue os itens que se seguem.

1. A resistência elétrica entre as duas extremidades circulares de uma peça cilíndrica com resistividade não nula é diretamente proporcional ao seu comprimento e inversamente proporcional à sua área de seção transversal.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

É a segunda lei de Ohm: R = ρL/A, ou seja, a resistência é diretamente proporcional ao comprimento e inversamente proporcional à área da seção transversal.

2. Campo magnético é uma grandeza escalar que possui intensidade, mas não direção, e descreve a intensidade da influência magnética que permite que esse campo possa exercer uma força sobre cargas elétricas em movimento e materiais magnéticos em determinado ponto do espaço.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Campo magnético é uma grandeza vetorial: possui intensidade, direção e sentido, não sendo uma grandeza escalar.

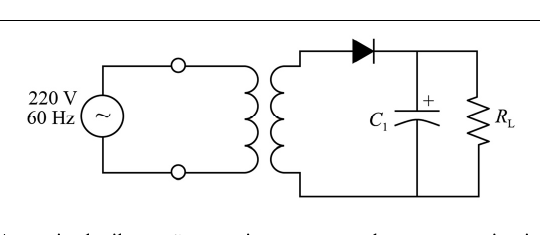

A partir da ilustração anterior, correspondente a um circuito muito usado em diversas aplicações em sistemas elétricos e eletrônicos, julgue os itens seguintes.

3. O circuito em apreço utiliza um autotransformador para rebaixar a tensão da rede, antes de alimentar o diodo retificador.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

A figura mostra um transformador comum, com enrolamentos primário e secundário separados, e não um autotransformador, que possui enrolamento único com derivações.

4. O capacitor usado pode ser retirado e recolocado no mesmo ponto com a inversão dos seus dois terminais, sem nenhuma consequência sobre o funcionamento do referido circuito.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

O capacitor do circuito é polarizado (eletrolítico); inverter seus terminais danifica o componente e compromete o funcionamento do circuito.

5. O circuito mostrado contém, entre outros componentes, um diodo retificador e um capacitor com polaridade.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

A figura mostra, após o secundário do transformador, um diodo retificador e um capacitor de filtro C1 polarizado, além do resistor de carga RL.

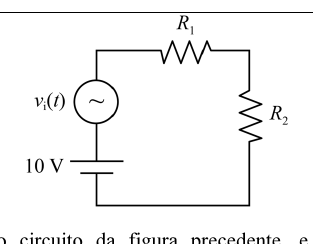

Com base no circuito da figura precedente, e considerando R1 = R2 = 100 Ω e vi(t) = 10 sen(2π60t), julgue os próximos itens.

6. O valor absoluto da corrente média no resistor R2 é igual a 50 mA.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

A corrente no laço é i(t) = [10 sen(2π60t) + 10]/(100+100). A parcela senoidal tem média nula no período, restando a média 10/200 = 0,05 A = 50 mA.

7. Se a fonte de tensão constante for substituída por um curto-circuito, o valor da tensão eficaz no resistor R2 será igual a 2,5 V.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Sem a fonte CC, resta apenas vi(t) com valor eficaz 10/√2 V sobre R1+R2 = 200 Ω; a tensão eficaz em R2 é metade disso, (10/√2)/2 ≈ 3,54 V, e não 2,5 V.

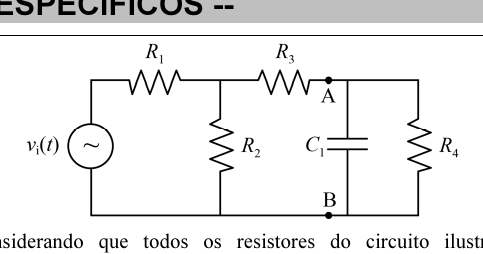

Considerando que todos os resistores do circuito ilustrado anteriormente tenham resistência igual a 1 kΩ e que o capacitor C1 tenha capacitância igual a 100 nF, julgue os itens seguintes.

8. Caso a tensão na fonte, vi(t), seja constante e igual a 10 V e o capacitor seja retirado do circuito, a corrente fornecida por essa fonte ao circuito será igual a 2 mA.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Retirado o capacitor, o ramo à direita de A e B fica aberto e não circula corrente por R3; a fonte vê apenas R1 + R2 = 2 kΩ, fornecendo 10/2.000 = 5 mA, e não 2 mA.

9. Caso a tensão da fonte, vi(t), seja uma função senoidal com frequência angular ω, a impedância complexa do ramo do circuito que fica à direita dos pontos A e B será dada, em ohms, por 1.000 + 1/(10⁻⁷jω).

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

O gabarito é Errado porque a impedância de um capacitor é 1/(jωC), e com C = 100 nF = 10⁻⁷ F o termo capacitivo é 1/(10⁻⁷·jω), o que coincide com a expressão dada. Porém, o ramo à direita de A e B, conforme o circuito da prova, não é simplesmente uma associação em série de um resistor de 1 kΩ com o capacitor: há outros resistores associados, de modo que a impedância equivalente não se reduz a 1.000 + 1/(10⁻⁷jω). A expressão apresentada, portanto, não representa corretamente a impedância do ramo.

10. Para o subcircuito à esquerda dos pontos A e B, a tensão equivalente de Thévenin é igual a vi(t)/2 e a resistência equivalente de Thévenin é igual a 1,5 kΩ.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Com o ramo AB aberto, R1 e R2 (1 kΩ cada) formam divisor por 2, logo Vth = vi/2; com a fonte curto-circuitada, Rth = R3 + R1||R2 = 1.000 + 500 = 1,5 kΩ.

Acerca de eletromagnetismo, julgue os itens a seguir.

11. A tensão induzida por um campo magnético em uma bobina é proporcional ao número de espiras dessa bobina e à taxa de variação do fluxo magnético através dela.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

É a lei de Faraday: e = N·dΦ/dt, isto é, a tensão induzida é proporcional ao número de espiras e à taxa de variação do fluxo magnético.

12. Materiais ferromagnéticos, como o ferro e o níquel, perdem suas propriedades magnéticas permanentemente ao serem aquecidos acima de certa temperatura crítica.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Acima da temperatura de Curie o material torna-se paramagnético, mas a perda não é permanente: ao resfriar abaixo dessa temperatura, as propriedades ferromagnéticas retornam.

13. As linhas de indução do campo magnético gerado por uma corrente elétrica em um fio retilíneo são sempre paralelas ao comprimento do fio.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

As linhas de indução em torno de um fio retilíneo percorrido por corrente são circunferências concêntricas em planos perpendiculares ao fio (regra da mão direita), não paralelas a ele.

Julgue os itens subsequentes, relativos a medidas elétricas.

14. Considere que tenha sido feita uma medida da tensão em um circuito elétrico residencial em que a tensão provida pela concessionária é de 220 VRMS e que o valor medido tenha sido uma tensão eficaz de 210 VRMS. Nesse caso, a tensão medida está associada a uma tensão senoidal com amplitude de pico a pico de 420 V.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Para 210 VRMS, o valor de pico é 210·√2 ≈ 297 V e o valor pico a pico é 2·210·√2 ≈ 594 V, e não 420 V.

15. Para medir a tensão em um circuito elétrico residencial em que a tensão provida pela concessionária é de 220 VRMS, o multímetro deve ser configurado na escala de tensão alternada e seus terminais devem ser conectados em paralelo com o componente ou ponto do circuito a ser medido.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Tensão se mede com o voltímetro em paralelo com o ponto/componente, e, sendo a rede de 220 VRMS em corrente alternada, a escala correta é a de tensão AC.

16. Para medir a potência consumida por um aparelho elétrico em um circuito monofásico, um wattímetro deve ser conectado de forma que seu terminal de tensão seja ligado em paralelo ao aparelho e seu terminal de corrente seja conectado em série. Essa configuração permite a medição direta da potência ativa consumida pelo aparelho, fornecendo a leitura em watts, com base na corrente que flui através do aparelho e na tensão nos seus terminais.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

O wattímetro possui bobina de corrente (ligada em série) e bobina de tensão (ligada em paralelo), indicando diretamente a potência ativa P = V·I·cosφ em watts.

17. Para medir a corrente elétrica que flui através de um componente, o multímetro deve ser configurado na escala de corrente contínua (DC) e conectado em série com o componente, independentemente do tipo de corrente (AC ou DC) no circuito.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

A ligação em série está correta, mas a escala deve corresponder ao tipo de corrente: AC para corrente alternada e DC para corrente contínua, não DC independentemente do tipo.

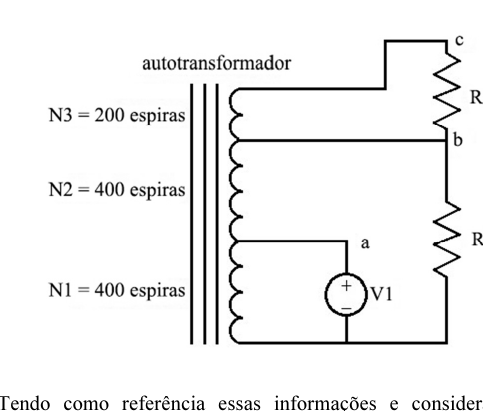

A figura a seguir mostra o esquema de um autotransformador que foi projetado como parte do circuito de partida de um motor de indução para o controle de uma estação de monitoramento. A fonte V1 funciona em corrente alternada, sendo V1 = 4 V, R1 = 10 Ω e R2 = 40 Ω. Tendo como referência essas informações e considerando o autotransformador ideal, julgue os itens seguintes.

18. A potência elétrica dissipada em R1 é superior a 7 W.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Com V1 = 4 V aplicados a N1 = 400 espiras, a relação é 0,01 V/espira; no ponto b (N1+N2 = 800 espiras) a tensão é 8 V. Com R1 = 10 Ω submetido a essa tensão, P = 8²/10 = 6,4 W, inferior a 7 W.

19. A corrente elétrica que passa por R2 é inferior a 0,1 A.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Com o autotransformador ideal, a tensão aplicada em R2 é determinada pela relação de espiras e a corrente em R2 é dada por V/R2 = V2/40. Como a tensão de V1 é de apenas 4 V e a tensão sobre R2 resulta em valor baixo (da ordem de poucos volts, no máximo cerca de 4 V), a corrente fica abaixo de 4/40 = 0,1 A. Assim, a corrente em R2 é inferior a 0,1 A, e o item está certo.

20. A tensão no ponto b do circuito é suficiente para alimentar uma carga que demande 9 V.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

No ponto b há 800 espiras referidas à seção alimentada (400 espiras a 4 V), ou seja, Vb = 4·(800/400) = 8 V, insuficiente para uma carga de 9 V.

Acerca de máquinas elétricas e seus princípios de funcionamento, julgue os itens a seguir.

21. Para realizar periodicamente a inversão do sentido de rotação de um motor de indução do tipo gaiola de esquilo, basta permutar quaisquer duas das três linhas de alimentação do motor.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Trocar duas fases quaisquer da alimentação inverte a sequência de fases e, portanto, o sentido do campo girante e da rotação do motor trifásico de indução.

Julgue os próximos itens, a respeito de acionamentos e controles elétricos.

22. A partida direta de um motor elétrico tem como uma de suas características o conjugado de partida elevado.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Na partida direta o motor recebe tensão plena desde o instante inicial, desenvolvendo conjugado de partida elevado (assim como corrente de partida elevada).

23. No método de partida com rampa dupla, utilizando-se um soft starter, é possível escolher entre dois perfis de partida, com tempo de partida e torque ajustáveis separadamente.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Soft starters com recurso de rampa dupla (dual ramp) oferecem dois perfis de aceleração com tempos e torques iniciais ajustáveis de forma independente, úteis para cargas distintas.

24. Para um motor de partida direta com corrente nominal de operação de 35 A e relação entre a corrente nominal e a corrente de partida igual a 8, a corrente mínima a ser suportada no contator é de 280 A.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Na partida direta, o contator é dimensionado pela corrente nominal de operação do motor (categoria de emprego AC-3), e não pela corrente de partida. Os 280 A (35 × 8) correspondem à corrente de partida, que o contator deve suportar apenas momentaneamente, não sendo a corrente mínima de dimensionamento. Logo, afirmar que a corrente mínima suportada é 280 A está errado.

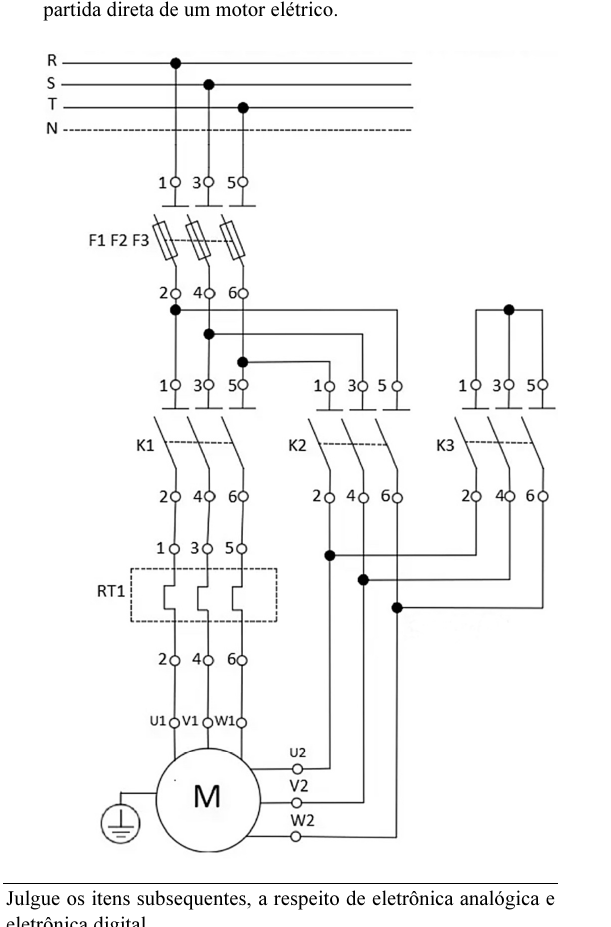

25. A figura seguinte corresponde ao diagrama unifilar de partida direta de um motor elétrico.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

A figura mostra três contatores (K1, K2, K3) e um motor com seis terminais (U1, V1, W1, U2, V2, W2), configuração típica de partida estrela-triângulo; a partida direta emprega um único contator principal.

Julgue os itens subsequentes, a respeito de eletrônica analógica e eletrônica digital.

26. Os circuitos integrados com tecnologia CMOS (complementary metal-oxide semiconductor) utilizam transistores de efeito de campo na sua construção.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

A tecnologia CMOS é construída com pares complementares de transistores de efeito de campo MOS (MOSFETs) dos tipos n e p.

27. Um transistor bipolar de junção pode ser utilizado como uma chave eletrônica, desde que esteja configurado em coletor comum.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Para operar como chave (corte e saturação), o TBJ é normalmente configurado em emissor comum; a configuração em coletor comum (seguidor de emissor) não é a adequada para chaveamento.

28. Um amplificador operacional ideal responde à diferença de sinais entre suas entradas, o que caracteriza a propriedade denominada amplificação inversora.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Responder à diferença entre as entradas caracteriza a amplificação diferencial (ganho diferencial), não a 'amplificação inversora', que é uma configuração específica com realimentação.

No que se relaciona a nobreaks, julgue os próximos itens.

29. Em um nobreak do tipo dupla conversão, a rede elétrica alimenta diretamente a carga.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

No nobreak de dupla conversão (online), a rede passa por retificador e inversor antes de chegar à carga; quem alimenta diretamente a carga em operação normal são os tipos offline/line-interactive.

30. O tempo de transferência de um nobreak deve ser maior que o tempo de hold-up do equipamento que ele protege.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

O tempo de transferência deve ser MENOR que o tempo de hold-up (tempo em que o equipamento tolera falta de energia), para que a carga não seja desenergizada durante a comutação.

Julgue os itens seguintes, no que concerne a objetivos, aplicação e definições da norma ABNT:NBR 5410.

31. A referida norma se aplica aos circuitos internos de equipamentos que funcionam sob uma tensão superior a 1.000 V.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

A NBR 5410 aplica-se a instalações elétricas de baixa tensão (até 1.000 V em corrente alternada) e não se aplica aos circuitos internos de equipamentos.

32. Um esquema possível de condutores vivos em corrente alternada é o trifásico a quatro condutores.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

A NBR 5410 prevê, entre os esquemas de condutores vivos em corrente alternada, o trifásico a quatro condutores (três fases + neutro).

No que se relaciona a instalações elétricas de média tensão, julgue os itens subsecutivos.

33. O esquema de aterramento ITN não possui pontos de alimentação diretamente aterrados.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

No esquema IT (primeira letra I), a alimentação é isolada da terra ou aterrada através de impedância, ou seja, não há ponto de alimentação diretamente aterrado.

34. Os circuitos devem ser interrompidos por dispositivos de proteção apenas quando dois ou mais de seus condutores estiverem com corrente acima da nominal de forma prolongada.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

A proteção deve atuar diante de sobrecorrente em qualquer condutor (sobrecarga ou curto-circuito), não sendo exigido que dois ou mais condutores estejam simultaneamente sobrecarregados.

35. Em uma subestação unitária, podem ser alimentados até três transformadores de potência.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Subestação unitária é aquela que alimenta um único transformador de potência; mais de um transformador caracteriza outro arranjo de subestação.

No que se refere à iluminação industrial, julgue os itens subsecutivos.

36. O rendimento luminoso das lâmpadas de led é maior que o das lâmpadas halógenas.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Lâmpadas de LED apresentam eficiência luminosa tipicamente acima de 80–100 lm/W, enquanto as halógenas ficam na faixa de 15–25 lm/W.

37. Na iluminação direta, o fluxo luminoso apresenta a mesma intensidade em todas as direções.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Na iluminação direta o fluxo luminoso é dirigido predominantemente (90% a 100%) para baixo, sobre o plano de trabalho; a distribuição uniforme em todas as direções caracteriza a iluminação difusa.

Julgue os itens a seguir, a respeito de redes e protocolos de comunicação.

38. A rede industrial fieldbus é pouco utilizada devido ao seu alto custo de implantação.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

As redes fieldbus são amplamente utilizadas na indústria justamente por reduzirem custos de cabeamento e instalação em relação às ligações ponto a ponto tradicionais.

39. O protocolo CANopen necessita de um computador host que trabalhe no formato mestre-escravo.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

O CANopen opera sobre o barramento CAN, de arquitetura multimestre; o gerenciamento da rede é feito por um nó mestre (geralmente um CLP ou controlador), sem necessidade de um computador host.

No que se refere à eletrônica de potência, julgue os itens a seguir.

40. Os retificadores controlados utilizam diodos como elementos de retificação.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Retificadores controlados utilizam tiristores (SCRs), cujo ângulo de disparo é controlado; retificadores que usam diodos são os não controlados.

41. Nas chaves estáticas, o dispositivo de potência pode ser operado como chave, substituindo as chaves mecânicas e eletromagnéticas.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Chaves estáticas empregam semicondutores de potência (tiristores, TRIACs, IGBTs) operados nos estados de bloqueio e condução, substituindo contatores e chaves mecânicas sem partes móveis.

Com relação à proteção de sistemas elétricos industriais, julgue os itens seguintes.

42. Os disjuntores podem ser disparados por uma bobina ou por meio da atuação de uma lâmina bimetálica.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Os disjuntores termomagnéticos disparam por bobina eletromagnética (proteção contra curto-circuito) e por lâmina bimetálica (proteção térmica contra sobrecarga).

43. Para a proteção de motores devem ser utilizados fusíveis de efeito rápido, evitando-se a circulação de correntes indesejáveis nos enrolamentos.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Motores exigem fusíveis de efeito retardado, pois a corrente de partida elevada (várias vezes a nominal) fundiria fusíveis rápidos a cada partida.

Em relação ao aterramento de equipamentos, julgue os itens a seguir.

44. As hastes verticais são utilizadas quando é encontrada menor resistividade em camadas mais profundas do solo.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Hastes de aterramento verticais profundas permitem alcançar camadas do solo com menor resistividade, reduzindo a resistência de aterramento.

45. O aumento da umidade no solo gera um aumento de sua resistividade.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

O aumento da umidade do solo DIMINUI sua resistividade, pois a água com sais dissolvidos melhora a condução elétrica do terreno.

46. O aterramento é realizado para escoar tanto correntes de faltas como cargas estáticas geradas nas carcaças dos equipamentos.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

O aterramento de proteção (de massas/carcaças) escoa correntes de falta para a terra e também elimina acúmulos de cargas estáticas, protegendo pessoas e equipamentos.

Julgue os próximos itens, que versam sobre os sistemas de proteção contra descargas atmosféricas (SPDA).

47. Os riscos a serem avaliados em uma estrutura para o projeto de um SPDA levam em consideração a possibilidade de perda de vida humana e a perda de memória cultural.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Conforme a ABNT NBR 5419-2, o gerenciamento de risco considera os tipos de perda, entre eles a perda de vida humana (L1) e a perda de patrimônio/memória cultural (L4).

48. O roteamento de linhas condutoras é uma medida de proteção contra surtos.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Conforme a ABNT NBR 5419, o roteamento adequado das linhas (por exemplo, linhas subterrâneas em vez de aéreas e a minimização de laços de indução) integra as medidas de proteção contra surtos (SPM).

49. O SPDA interno é projetado para interceptar a descarga atmosférica sobre uma estrutura e dispersá-la para a terra de maneira segura.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Interceptar a descarga e conduzi-la à terra é função do SPDA EXTERNO (captores, descidas e aterramento); o SPDA interno destina-se à proteção contra surtos, com equipotencialização e DPS.

Em relação à higiene e à segurança no trabalho, julgue os itens subsequentes.

50. O técnico em segurança do trabalho é um dos profissionais que compõem a Comissão Interna de Prevenção de Acidentes (CIPA).

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

A CIPA é composta por representantes do empregador e dos empregados (eleitos); o técnico em segurança do trabalho integra o SESMT, não sendo membro nato da CIPA.

51. Eixos rotativos sem proteção podem causar pontos de agarramento.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Conforme a NR-12, eixos rotativos expostos constituem pontos de agarramento que podem prender roupas, cabelos ou membros do trabalhador, devendo ser enclausurados.

A respeito dos equipamentos de proteção individual e coletiva, julgue os itens que se seguem.

52. Quando há produção de ruído intenso, acima dos limites permitidos, para a redução do ruído, é correto o uso do isolamento acústico, que corresponde a uma medida de proteção individual, caso seja realizado em apenas uma máquina.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

O isolamento acústico é medida de proteção COLETIVA (age na fonte/propagação do ruído), mesmo que aplicado a uma única máquina; proteção individual é o uso de protetores auriculares.

53. Em uma instalação industrial onde há emissão de gases tóxicos, caso o sistema de exaustão não seja suficiente para reduzir o nível de concentração dos gases, os trabalhadores submetidos ao risco devem fazer uso permanente de máscaras.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Quando as medidas de proteção coletiva (exaustão) não bastam para eliminar o risco, é obrigatório o fornecimento e uso permanente de EPI (respiradores/máscaras) enquanto perdurar a exposição.

54. Placas de avisos e alarmes que indiquem a qualidade do ar no ambiente são equipamentos de proteção coletiva.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Sinalização, placas de aviso e sistemas de alarme beneficiam todos os trabalhadores do ambiente, caracterizando-se como medidas/equipamentos de proteção coletiva (EPC).

No que se refere à segurança em instalações e serviços em eletricidade, julgue os itens seguintes.

55. As medidas de proteção individual são prioritárias em relação às de proteção coletiva e devem ser executadas em instalações elétricas, ainda que desenergizadas.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Conforme a NR-10, as medidas de proteção COLETIVA são prioritárias em relação às individuais, devendo ser adotadas em primeiro lugar.

56. Se um trabalhador, com treinamento em dia para operação em instalações em alta tensão, ficar afastado por 4 meses em decorrência de licença médica, ele deverá realizar um treinamento de reciclagem quando de seu retorno ao trabalho.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

A NR-10 exige reciclagem sempre que o trabalhador ficar afastado de suas funções por período superior a três meses; 4 meses de licença médica superam esse limite.

Julgue os itens a seguir, relativos a materiais e ferramentas utilizados em instalações e serviços em eletricidade.

57. Uma cordoalha de cobre utilizada como captor de um sistema de proteção a descargas atmosféricas pode ser fixada diretamente sobre um rufo de aço galvanizado.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

O contato direto entre cobre e aço galvanizado constitui par galvânico que provoca corrosão; devem ser usados conectores e materiais compatíveis, evitando-se a fixação direta.

58. Na utilização de um alicate amperímetro para medir a corrente elétrica, as garras devem ficar entreabertas porque seu funcionamento baseia-se no fluxo magnético que atravessa as garras.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

As garras do alicate amperímetro devem estar completamente FECHADAS ao redor do condutor, formando o núcleo magnético fechado necessário à medição pelo campo gerado pela corrente.

Fazer esta prova online

Mais provas de Petrobras PSP 2023.2
