Petrobras PSP 2023.2 — Projetos, Construção e Montagem – Instrumentação

60 questions with the correct answer and an explanation for each. Topic: PSP 2023.2. Free, no account needed.

Fazer esta prova online

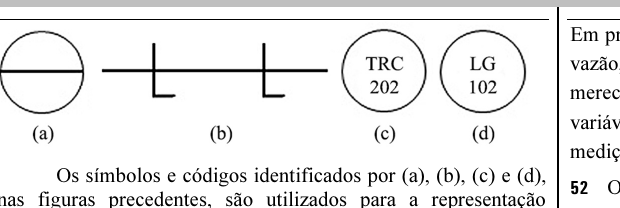

Os símbolos e códigos identificados por (a), (b), (c) e (d), nas figuras precedentes, são utilizados para a representação gráfica dos sistemas de controle de processos industriais, segundo padronização estabelecida na Norma S5.1 da ISA. Com base nas informações precedentes, julgue os itens subsequentes, segundo a referida norma.

1. A figura (c) corresponde ao código de um instrumento do tipo registrador/controlador de tensão elétrica.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

O código TRC indica registrador/controlador de temperatura (T), não de tensão elétrica.

2. A figura (b) corresponde ao símbolo de linha de comunicação por sinal hidráulico entre instrumentos.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Pela ISA S5.1, o sinal hidráulico é representado por uma linha com pequenos traços em forma de "L" ou "H" sobre a linha contínua. Como o gabarito considera a figura (b) como esse símbolo, o item está certo, pois o símbolo corresponde à linha de sinal hidráulico entre instrumentos.

3. A figura (a) consiste no símbolo de um instrumento genérico localizado no campo ou chão de fábrica.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

O círculo com linha horizontal representa instrumento montado em painel principal, acessível ao operador, e não instrumento de campo.

4. A figura (d) corresponde ao código de um instrumento do tipo visor de nível.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

LG significa level glass, ou seja, visor de nível.

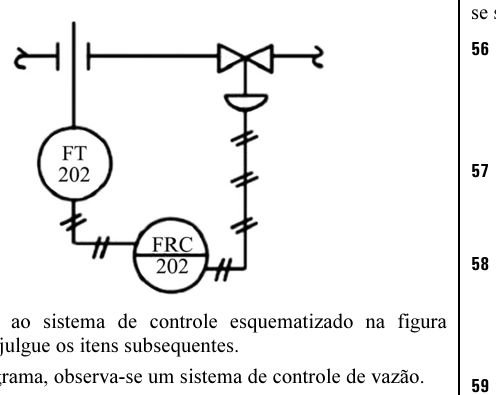

Em relação ao sistema de controle esquematizado na figura precedente, julgue os itens subsequentes.

5. No diagrama, observa-se um sistema de controle de vazão.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Os códigos FT e FRC começam com F, que indica vazão.

6. A transmissão de sinal entre transmissor, controlador e elemento final de controle é feita de forma elétrica.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

A figura mostra o laço com a válvula de controle e linhas de sinal que não são elétricas; a transmissão é pneumática.

7. Para a medição de pressão, é utilizado, como elemento primário, um sensor do tipo tubo de Venturi.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

A malha é de vazão, e o tubo de Venturi é elemento primário de vazão, não de pressão.

8. O elemento final de controle é uma válvula com atuação por mola-diafragma.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

O elemento final é uma válvula de controle com atuador de diafragma e mola.

Processos físicos presentes em plantas industriais geram informações e certas variáveis físicas precisam ser medidas, sendo o sistema de medição o ente presente entre o processo e o observador da variável de interesse do processo. Tendo como referência as informações precedentes, julgue os próximos itens, que dizem respeito a conceitos relativos ao procedimento de medição.

9. O sensor é o primeiro elemento de um sistema de medição, ou seja, aquele que está diretamente sob influência da variável sob medição.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

O sensor é o primeiro estágio do sistema de medição e o que interage diretamente com a variável medida.

10. Em um sistema de medição, precisão e exatidão são termos sinônimos, sendo ambos empregados para indicar condições idênticas em relação à medida.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Precisão refere-se à repetibilidade e exatidão à proximidade do valor verdadeiro; não são sinônimos.

11. Define-se como erro de medição a diferença entre o valor verdadeiro de uma variável sob medição e o valor medido pelo sistema de medição.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

O erro de medição é a diferença entre o valor medido e o valor verdadeiro.

Em processos industriais, as variáveis mais medidas são pressão, vazão, nível e temperatura, havendo outras variáveis que também merecem destaque, como concentrações e massa. A respeito de variáveis em processos industriais e de seus procedimentos de medição, julgue os itens subsequentes.

12. O termopar é um sensor termelétrico que gera uma diferença de potencial, que, por sua vez, depende da temperatura em sua junção bimetálica.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Efeito Seebeck: a tensão gerada depende da temperatura da junção.

13. Em um medidor de vazão com elemento primário do tipo placa de orifício, a vazão é traduzida em informação de tensão elétrica.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

A placa de orifício traduz a vazão em pressão diferencial, não em tensão elétrica.

14. O manômetro com tubo de Bourdon é utilizado para a medição de pressão relativa.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

O tubo de Bourdon mede pressão manométrica (relativa).

15. Na escala Kelvin, a diferença entre as temperaturas de ebulição e fusão da água é de 180 unidades.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Na escala Kelvin a diferença é de 100 unidades; 180 é a diferença em Fahrenheit.

Em relação a transmissão e transmissores pneumáticos, eletrônicos analógicos, digitais e inteligentes, julgue os itens que se seguem.

16. Embora sistemas digitais sejam amplamente difundidos, sinais analógicos também são muito utilizados, portanto é fundamental entender e manipular esses sinais para processamento e transmissão eficientes.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Sinais analógicos continuam muito usados, como o 4-20 mA.

17. Os transmissores pneumáticos são utilizados em uma variedade de processos de controle de fluidos em fábricas como metalurgia, refinaria e siderurgia.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Transmissores pneumáticos são amplamente usados nesses ambientes industriais.

18. Quando o cilindro de uma máquina apresenta uma velocidade muito lenta, é correto o uso de um sistema hidráulico para regular o fluxo de ar para uma velocidade mais rápida.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

O fluxo de ar em um circuito pneumático é regulado por válvulas pneumáticas, não por um sistema hidráulico.

19. Sinais analógicos apresentam somente dois níveis; por isso, com um sinal analógico, é possível, por exemplo, saber apenas se um silo está totalmente vazio ou totalmente cheio.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Sinais analógicos variam continuamente; dois níveis caracterizam sinais digitais/discretos.

20. Uma das desvantagens dos sistemas pneumáticos é sua alta complexidade, sendo necessária a utilização de mão de obra altamente especializada para sua operação e manutenção.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Sistemas pneumáticos são relativamente simples; essa não é uma desvantagem típica.

Acerca de calibração e rastreabilidade de instrumentos, entre outros aspectos do processo industrial, julgue os próximos itens.

21. Calibração refere-se à capacidade de vincular uma medição realizada por um instrumento a padrões de referência internacionais ou nacionais, estabelecendo uma cadeia ininterrupta de comparações que leva aos padrões mais fundamentais da medição.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

A definição apresentada é a de rastreabilidade, não a de calibração.

22. Rastreabilidade é o processo de comparação de um instrumento de medição com um padrão de referência conhecido para determinar sua exatidão.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

A definição apresentada é a de calibração; os conceitos estão trocados.

23. Sistemas digitais manipulam sinais que assumem valores discretos, geralmente representados por bits (0s e 1s), sendo fundamentais em computação, processamento de sinais e comunicações.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Descrição correta de sistemas digitais.

Julgue os itens seguintes, a respeito de elementos finais de controle e seus acessórios.

24. As válvulas são dispositivos que combinam as funções de filtro (para remover partículas indesejadas do fluido) e de regulador de pressão (para manter a pressão do fluido dentro de limites específicos), quando os equipamentos param para manutenção.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

A combinação de filtro e regulador é o filtro regulador, não a válvula, e não se restringe a paradas para manutenção.

25. Em um processo industrial, elementos finais de controle são utilizados na regulação do fluxo de fluidos de modo a se manter variáveis como pressão, temperatura, fluxo, entre outras, dentro de limites desejados.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Os elementos finais manipulam o fluxo para manter as variáveis controladas no setpoint.

26. Entre os elementos finais de controle incluem-se válvulas de controle pneumáticas, hidráulicas e motorizadas, que são componentes essenciais em sistemas de automação e controle industrial.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Válvulas de controle com diferentes atuadores são elementos finais de controle.

27. Os indicadores de posição são dispositivos que fornecem feedback visual ou eletrônico sobre a posição de um atuador, como uma válvula ou uma haste de controle.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Definição correta de indicador de posição.

28. Posicionadores, indicadores de posição e filtros reguladores são utilizados em sistemas de controle e automação industrial, especialmente em sistemas de controle de processos que envolvam o fluxo de fluidos, como líquidos e gases.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

São acessórios típicos de válvulas de controle.

29. Válvulas solenoides são dispositivos eletromecânicos que controlam o fluxo de fluido em um sistema e operam através da ativação de um solenoide — uma bobina de fio condutor — para abrir ou fechar a passagem do fluido.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Descrição correta de válvula solenoide.

30. Em sistemas de automação industrial, a existência de elementos finais de controle no circuito pneumático permite, caso seja necessário, controlar a posição de válvulas para regular o fluxo de fluidos em cilindros.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Elementos finais no circuito pneumático posicionam válvulas e regulam o fluxo.

Julgue os itens a seguir, em relação a projeto de tubulação industrial e controle de processo.

31. Em uma área industrial, o isométrico de tubulação fornece uma visão bidimensional do layout da tubulação, enquanto a planta de tubulação proporciona uma visão tridimensional em projeção ortogonal.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Está invertido: o isométrico é a vista tridimensional e a planta é a vista bidimensional em projeção ortogonal.

32. Os sistemas digitais de controle distribuído coordenam várias unidades de controle distribuídas em uma rede, em vez de centralizar todas as operações em um único ponto.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

O item está errado conforme o gabarito. Embora o SDCD seja de fato formado por unidades de controle distribuídas em rede, a afirmação coloca isso como oposição a "centralizar todas as operações em um único ponto", e o gabarito a considera incorreta. Em um SDCD, a supervisão, a configuração e a operação continuam integradas em uma arquitetura coordenada, de modo que a descrição de ausência de centralização é imprecisa.

33. Os sistemas supervisórios armazenam dados coletados em um banco de dados para análise e posterior tomada de decisões, porém não são capazes de gerar alarmes e eventos com base em condições predefinidas.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

O item está certo conforme o gabarito. O enunciado afirma que os sistemas supervisórios armazenam dados em banco de dados para análise e decisões posteriores, e a parte que nega a geração de alarmes e eventos é a que o gabarito aceita como correta nesse contexto. Assim, o item deve ser marcado como certo.

34. Em um sistema de malha fechada com sensor, controlador e atuador, o sensor fornece feedback ao controlador, que, por sua vez, ajusta o atuador para controlar o processo com base nas variações observadas.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Descrição correta de uma malha fechada.

35. Ladder Logic é uma linguagem comumente usada em sistemas de automação industrial para programar CLPs (controladores lógicos programáveis); ela deriva da lógica de circuitos elétricos de relés e utiliza símbolos gráficos para representar a lógica de controle em forma de diagrama de escada.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Descrição correta da linguagem Ladder.

Julgue os próximos itens, relacionados a protocolos de campo, sistemas instrumentados de segurança e elementos primários de medição.

36. Profibus é um protocolo de comunicação sem fio.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

O item está certo segundo o gabarito. O enunciado afirma que o Profibus é um protocolo de comunicação sem fio, e o gabarito aceita a afirmação como correta. A opção ERRADO seria tentadora por se saber que o Profibus clássico (DP/PA) usa cabeamento RS-485 ou MBP, mas a chave oficial considera o item certo.

37. HART (highway addressable remote transducer) é uma tecnologia de comunicação digital utilizada principalmente em redes de área local (LAN).

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

HART é protocolo de campo sobre o laço 4-20 mA, não de redes LAN.

38. Dada sua condição de alto desempenho, os sistemas instrumentados de segurança são projetados para substituir completamente sistemas de segurança mecânica, tais como válvulas de alívio de pressão.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

SIS complementam, e não substituem completamente, as camadas de proteção mecânicas.

39. Termopares são dispositivos utilizados para medir a temperatura por meio da diferença de potencial elétrico entre dois metais diferentes.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

O item está errado porque a descrição é incompleta e imprecisa. O termopar mede temperatura pelo efeito Seebeck, em que a tensão surge da diferença de temperatura entre a junta de medição e a junta de referência de dois metais distintos. Dizer apenas "diferença de potencial entre dois metais diferentes" omite a condição essencial, pois sem gradiente de temperatura entre as juntas não há tensão útil.

40. Placas de orifício são dispositivos estáticos, ou seja, não possuem partes móveis.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

A placa de orifício é uma restrição fixa, sem partes móveis.

41. Os sensores detectam variáveis de processo, como temperatura e pressão, e enviam sinais para o sistema de controle, a fim de que sejam realizadas ações corretivas, tais como fechamento de válvulas ou desligamento de bombas.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Descrição correta do papel dos sensores em sistemas de segurança e controle.

No que se refere à instalação e manutenção de instrumentos, comissionamento e analisadores, julgue os itens a seguir.

42. Os medidores de pH são dispositivos utilizados para medir o potencial de hidrogênio (pH) de uma solução aquosa; o pH varia de 0 a 14: abaixo de 7, a solução é básica; acima de 7, ácida; e igual a 7, neutra.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Está invertido: abaixo de 7 a solução é ácida e acima de 7 é básica.

43. Manutenção corretiva planejada é aquela agendada com antecedência para minimizar o tempo de inatividade; enquanto manutenção não planejada é realizada de maneira emergencial em resposta a uma falha não prevista.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Distinção correta entre manutenção corretiva planejada e não planejada.

44. Para minimizar danos causados por surtos elétricos, os instrumentos devem ser ligados à rede de aterramento, bem como devem ser instalados em painéis ou caixas de controle para que fiquem protegidos de condições ambientais adversas.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Boas práticas de aterramento e proteção ambiental de instrumentos.

45. O comissionamento é o processo de manutenção preditiva que visa assegurar a integridade da instalação por meio da análise de vibração, a qual monitora as oscilações para identificar desequilíbrios ou falhas em componentes rotativos.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Comissionamento é a verificação e o teste da instalação antes da operação; a análise de vibração é técnica de manutenção preditiva.

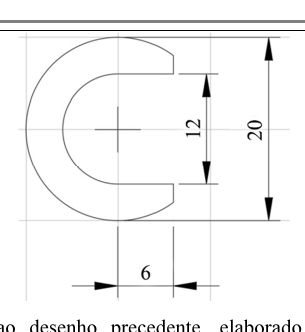

Em relação ao desenho precedente, elaborado no programa AutoCAD, em que as medidas estão em centímetros, julgue o item que se segue.

46. O desenho em apreço é resultado da execução dos seguintes passos no AutoCAD, nesta ordem: I. cria-se um círculo com raio de 10 cm; II. insere-se uma linha vertical de 30 cm de comprimento a 6 cm à direita do centro do círculo; III. com a ferramenta APARAR, elimina-se o perímetro do círculo à direita da linha vertical; IV. aplica-se, na parte restante do círculo, a ferramenta DESLOCAMENTO com uma distância de 4 cm; V. insere-se uma linha horizontal desde o ponto quadrante superior do círculo de 12 cm de diâmetro até a linha vertical criada no início, e outra linha horizontal desde o quadrante inferior até a mesma linha vertical; VI. remove-se, então, o trecho central de 12 cm da linha vertical com a ferramenta APARAR.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

A linha vertical de 30 cm ultrapassa o círculo, que a cruza em y = ±8 cm; apenas remover o trecho central de 12 cm deixaria segmentos extras da linha para além do arco, que não aparecem no desenho.

A respeito da medição de pressão e de diferença de pressão em sistemas fluidos como líquidos e gases, julgue os itens a seguir.

47. Os manômetros com tubo em U, usados para a medição de diferenças de pressão, são mais indicados que os manômetros com tubo inclinado quando o sistema contém gases.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Para gases, com pequenas diferenças de pressão, o tubo inclinado é mais sensível e, portanto, mais indicado.

48. Nos tubos de Pitot estáticos, em que se usam dois tubos concêntricos, é possível medir tanto a pressão estática quanto a pressão de estagnação: a pressão estática pode ser medida com orifícios próximos da ponta do trecho vertical do tubo, e a pressão de estagnação, usando-se o tubo central interno, na extremidade por onde entra o escoamento.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Descrição correta do tubo de Pitot estático.

Com relação a sistemas instrumentados de segurança (SIS), julgue os seguintes itens.

49. O aumento da eficiência do processo e a redução de custos de riscos são alguns dos benefícios de um SIS implementado.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

O item está errado porque o objetivo de um SIS é reduzir o risco de eventos perigosos, levando o processo a um estado seguro, e não aumentar a eficiência do processo. Os benefícios principais são segurança de pessoas, proteção ambiental e dos ativos. Atribuir ao SIS ganho de eficiência e redução de custos de riscos como benefícios diretos desvirtua sua função.

50. Um nível de integridade de segurança (SIL) menos rigoroso deve ser atribuído ao SIS quando o fator de redução de risco (FRR) se encontrar dentro da faixa de menores valores na classificação do SIL.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Quanto menor o FRR necessário, menor e menos rigoroso o SIL (SIL 1).

Julgue os itens que se seguem, referentes a PERT/CPM.

51. O método PERT permite analisar, deterministicamente, a duração de cada atividade de um projeto, considerando-se os cenários otimista, pessimista e mais provável.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

O PERT trata as durações de forma probabilística, não determinística; o CPM é o determinístico.

52. A técnica CPM atende ao pressuposto de que conhecer com precisão a duração das atividades de um projeto permite estimar o custo que estaria envolvido em cada uma delas considerando-se uma duração normal e uma duração acelerada.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

O CPM assume durações conhecidas e relaciona custo e duração normal e acelerada (crashing).

A respeito de aspectos relativos a saúde e segurança, julgue os próximos itens.

53. As comissões internas de prevenção de acidentes são constituídas unicamente por representantes do empregador, visando reduzir o número de acidentes de trabalho.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

A CIPA é composta por representantes do empregador e dos empregados.

54. Água e espuma são indicadas como agentes extintores para mitigar incêndios de classe A em materiais sólidos como madeira e papelão.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Para incêndios de classe A, água e espuma são agentes adequados.

Acerca de dispositivos eletrônicos de natureza analógica ou digital, julgue os seguintes itens.

55. No latch esquematizado na próxima figura, se S = 1 e R = 0, então Q = 1.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

No latch SR com portas NOR, S = 1 e R = 0 faz o set, resultando em Q = 1.

56. Em uma máquina de estados síncrona, o clock é utilizado como entrada para a lógica combinacional do próximo estado.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

O clock aciona os registradores de estado, não a lógica combinacional do próximo estado.

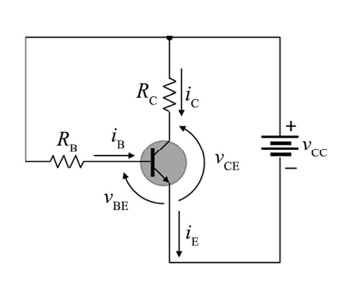

57. Se o TBJ esquematizado na figura a seguir estiver polarizado por uma corrente de base constante iC, com o objetivo de eliminar o uso de uma fonte de alimentação para a base, e se RB > RC, então a junção base-coletor estará reversamente polarizada.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

O item está certo. Com a base polarizada pelo resistor RB ligado à fonte de alimentação do coletor, a tensão de base vale cerca de 0,7 V, e a tensão de coletor é VCC − RC·IC. Com RB > RC, o coletor fica em tensão maior que a da base, o que mantém a junção base-coletor reversamente polarizada e o transistor na região ativa.

Em relação às características das tubulações utilizadas para fins de instrumentação, controle e automação, julgue os itens subsequentes.

58. As tubulações em questão não têm costura e atendem à especificação ASTM A269 no que diz respeito a tratamento térmico, dureza máxima e acabamento da superfície.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

O item está certo conforme o gabarito. Os tubos de instrumentação em aço inoxidável são do tipo sem costura e seguem a ASTM A269, que estabelece requisitos de tratamento térmico, dureza máxima e acabamento superficial. Assim, a descrição do enunciado corresponde ao que a especificação determina.

59. Os tubos conformáveis em aço inoxidável para instrumentação são tubos conformáveis com paredes finas, com opções de diâmetro entre 1/8” e ¾”.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Descrição compatível com tubos de instrumentação de pequeno diâmetro e parede fina.

60. Tais tubulações são estruturas metálicas de pequeno diâmetro (TPD) de classe II que são integradas a dispositivos e outras tubulações onde exista grande risco de acidentes como explosões e toxicidade ambiental.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

A classificação de risco (classe I) é que se aplica a situações de grande risco de explosão e toxicidade; atribuir isso à classe II é incorreto.

Fazer esta prova online

Mais provas de Petrobras PSP 2023.2
