Petrobras PSP 2023.2 — Manutenção – Mecânica
53 questions with the correct answer and an explanation for each.
Topic: PSP 2023.2. Free, no account needed.
Fazer esta prova online
No que se refere a metrologia, instrumentos de medição e sistema de ajuste e tolerância, julgue os itens que se seguem.
1. O micrômetro é um instrumento de medição utilizado para medir comprimentos, com precisão de até 10-3 m.
- CERTO
- ERRADO
Gabarito: E — ERRADO
O micrômetro tem resolução de 0,01 mm ou 0,001 mm (10-5 a 10-6 m), muito melhor que 10-3 m (1 mm).
2. O Sistema Internacional de Unidades constitui um conjunto de unidades de medida baseado no sistema inglês, com o objetivo de estabelecer um padrão único e universal para medições em polegadas, libras e BTU, conforme constantes fundamentais da natureza.
- CERTO
- ERRADO
Gabarito: E — ERRADO
O SI é baseado no sistema métrico e em constantes fundamentais, não no sistema inglês, e não usa polegadas, libras e BTU.
3. O sistema de ajuste está relacionado à definição da diferença máxima permitida entre as dimensões da peça e as dimensões nominais especificadas em projeto; e o sistema de tolerância, à variação máxima permitida nas dimensões da peça durante a produção.
- CERTO
- ERRADO
Gabarito: C — CERTO
O item distingue corretamente os dois conceitos: o sistema de ajuste trata da relação entre as dimensões reais da peça e as nominais de projeto, definindo o desvio máximo admissível, e o sistema de tolerância trata da variação máxima permitida nas dimensões durante a fabricação. As duas definições estão coerentes com o uso corrente em metrologia, por isso o gabarito é CERTO.

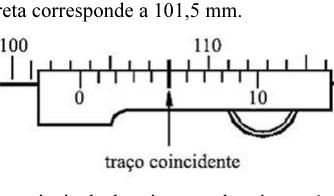

4. Pela indicação do traço coincidente na seção de um paquímetro representada na figura a seguir, conclui-se que a leitura correta corresponde a 101,5 mm.
- CERTO
- ERRADO
Gabarito: E — ERRADO
Pela posição do zero do nônio e do traço coincidente na figura, a leitura não resulta em 101,5 mm. A resposta depende da leitura visual da figura, que só pude fazer a partir da descrição.
5. Precisão diz respeito à consistência do valor medido quando a mesma medida é repetida várias vezes; e exatidão diz respeito a quão próximo o valor medido está do valor real.
- CERTO
- ERRADO
Gabarito: C — CERTO
Definições corretas: precisão é repetibilidade; exatidão é proximidade do valor verdadeiro.
Julgue os itens que se seguem, relativos a desenho técnico mecânico.
6. A cotagem é uma técnica de representação gráfica utilizada para a criação de desenhos técnicos bidimensionais.
- CERTO
- ERRADO
Gabarito: E — ERRADO
A cotagem não é uma técnica de criação de desenhos bidimensionais. Ela é o processo de indicar dimensões (medidas, tolerâncias) sobre um desenho já representado, ou seja, é uma etapa de complementação do desenho técnico. A afirmação confunde a cotagem com a técnica de representação gráfica (projeções ortogonais, vistas), por isso o item está ERRADO.
7. A norma da ABNT que dispõe sobre os princípios gerais de representação em desenho técnico padroniza a simbologia utilizada no desenho técnico mecânico.
- CERTO
- ERRADO
Gabarito: C — CERTO
A NBR 10067 estabelece os princípios gerais de representação, padronizando a simbologia.
8. A batimetria é a relação entre as dimensões de um objeto no desenho e suas dimensões reais.
- CERTO
- ERRADO
Gabarito: E — ERRADO
A relação entre dimensões do desenho e reais é a escala; batimetria é a medição de profundidades.
9. A projeção ortográfica consiste na indicação das medidas e tolerâncias de um objeto no desenho técnico.
- CERTO
- ERRADO
Gabarito: E — ERRADO
Indicar medidas e tolerâncias é a cotagem; a projeção ortográfica representa as vistas do objeto.
Julgue os itens a seguir, a respeito de engrenagens.
10. A engrenagem cremalheira é constituída por uma barra reta com dentes cortados ao longo de sua superfície, e uma de suas principais funções é transformar o movimento rotativo do pinhão em movimento linear ao longo do eixo da cremalheira.
- CERTO
- ERRADO
Gabarito: C — CERTO
Pinhão–cremalheira converte movimento rotativo em linear.
11. No caso de duas engrenagens cilíndricas de dentes retos e com raios diferentes estarem fixas em um mesmo eixo, as velocidades angulares e lineares serão iguais nos círculos primitivos das engrenagens.
- CERTO
- ERRADO
Gabarito: E — ERRADO
No mesmo eixo as velocidades angulares são iguais, mas as lineares (v = ωr) diferem por terem raios distintos.
12. É possível usar duas engrenagens cilíndricas de dentes retos para fazer a transmissão de movimento entre dois eixos que se interceptam.
- CERTO
- ERRADO
Gabarito: E — ERRADO
Engrenagens cilíndricas de dentes retos transmitem entre eixos paralelos; eixos concorrentes exigem engrenagens cônicas.
13. Se, no caso de duas engrenagens cilíndricas de dentes retos acopladas perfeitamente para a transmissão de movimento em diferentes eixos, uma engrenagem com raio primitivo igual a 10 cm tiver velocidade angular de 20 rpm (rotações por minuto), então a outra engrenagem, com raio primitivo de 20 cm, terá velocidade angular de 10 rpm.
- CERTO
- ERRADO
Gabarito: C — CERTO
ω1·r1 = ω2·r2 → 20·10 = ω2·20 → ω2 = 10 rpm.
Julgue os itens a seguir, em relação a parafusos.
14. Na indústria de fixação, um dos materiais mais usados para a fabricação dos parafusos Allen, também conhecidos como parafusos de cabeça cilíndrica com sextavado interno, é o latão, dada sua excelente resistência à corrosão e alta resistência mecânica.
- CERTO
- ERRADO
Gabarito: E — ERRADO
Parafusos Allen são usualmente de aço-liga ou inox; o latão não tem alta resistência mecânica.
15. Torquímetro é a ferramenta utilizada para aplicar uma força específica a um parafuso, porca ou outro elemento de fixação durante a montagem ou a manutenção de um equipamento; ele é projetado para garantir que a força aplicada seja precisa e consistente, evitando a aplicação excessiva ou insuficiente de forças.
- CERTO
- ERRADO
Gabarito: C — CERTO
O torquímetro é a ferramenta que aplica um torque (momento) controlado e preciso em parafusos, porcas e outros elementos de fixação, evitando aperto excessivo ou insuficiente. O item descreve corretamente essa função e a finalidade de garantir precisão e repetibilidade. A palavra "força" é usada de forma coloquial para o aperto, sem invalidar o conceito; portanto, o item está CERTO.
Considerando que a peça de secção retangular ilustrada na figura precedente esteja submetida a uma carga axial estática P = 150 kN, tenha espessura e = 20 mm e o fator de concentração de tensões no entalhe seja Kt = 1,8, julgue os itens a seguir.
16. Considere que a peça em questão seja fabricada em liga de alumínio laminado 7071-T651, cuja resistência à ruptura seja Srt = 630 MPa e cujo limite de escoamento seja Sy = 540 MPa. Nesse caso, o fator de segurança para falha por escoamento vale 2,0.
- CERTO
- ERRADO
Gabarito: C — CERTO
Tensão nominal = 150000/(50·20) = 150 MPa; máxima = 1,8·150 = 270 MPa; n = 540/270 = 2,0.
17. A tensão máxima ocorre no entalhe e vale 270 MPa.
- CERTO
- ERRADO
Gabarito: C — CERTO
σmax = Kt·σnom = 1,8·150 = 270 MPa, no entalhe.
18. A área crítica da peça é de 1.200 mm2.
- CERTO
- ERRADO
Gabarito: E — ERRADO
A área crítica é a da seção no entalhe: 50 mm × 20 mm = 1.000 mm², não 1.200 mm².
A respeito de resistência dos materiais, julgue os itens seguintes.

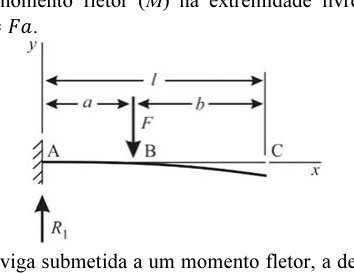

19. Na situação da figura a seguir, em que se esquematiza uma viga, o momento fletor (M) na extremidade livre da viga vale .
- CERTO
- ERRADO
Gabarito: E — ERRADO
Na extremidade livre de uma viga em balanço o momento fletor é nulo. A expressão do enunciado não aparece no texto extraído, então a resposta se baseia nisso.
20. Em uma viga submetida a um momento fletor, a deformação em uma camada qualquer é diretamente proporcional à distância da camada à linha neutra.
- CERTO
- ERRADO
Gabarito: C — CERTO
Na flexão, ε = y/ρ, proporcional à distância à linha neutra.
21. Caso uma viga metálica rigidamente ancorada em suas extremidades sofra um resfriamento, haverá o desenvolvimento de tensões de compressão ao longo dessa viga.
- CERTO
- ERRADO
Gabarito: E — ERRADO
Com o resfriamento a viga tenderia a contrair; como está impedida, surgem tensões de tração.
Acerca dos processos de fabricação mecânica, julgue os itens subsequentes.
22. O fresamento tangencial ou periférico caracteriza-se pelo uso de fresas cilíndricas ou tangenciais nas quais os dentes ativos estão na superfície cilíndrica da ferramenta, cujo eixo é paralelo à superfície a ser usinada.
- CERTO
- ERRADO
Gabarito: C — CERTO
Descrição correta do fresamento tangencial.
23. Para se fazer o acabamento da superfície de furos cilíndricos de revolução, adota-se usualmente o processo de usinagem conhecido como retífica tangencial, no qual uma ferramenta abrasiva fica em constante contato com a superfície, girando e deslocando-se axialmente em movimento alternado.
- CERTO
- ERRADO
Gabarito: E — ERRADO
A retificação tangencial é para superfícies planas; o acabamento de furos é feito por retificação interna (ou brunimento).
24. A finalidade da operação de sangramento radial é obter um entalhe circular em uma peça sob torneamento.
- CERTO
- ERRADO
Gabarito: C — CERTO
O sangramento radial gera canal/entalhe circular na peça torneada.

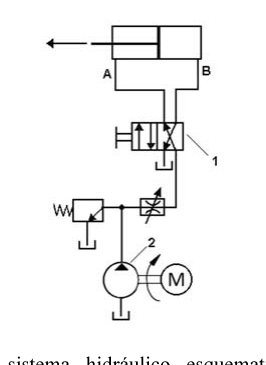

Com base no sistema hidráulico esquematizado na figura precedente, julgue os itens seguintes.
25. O elemento identificado com o número 2 corresponde a uma bomba hidráulica com sentido de escoamento único, deslocamento fixo e sentido de rotação único, acionada por motor elétrico.
- CERTO
- ERRADO
Gabarito: C — CERTO
A figura mostra a bomba 2 acoplada ao motor elétrico M, com símbolo de bomba de deslocamento fixo e fluxo unidirecional.
26. O sistema hidráulico aciona um atuador hidráulico de haste simples e ação simples.
- CERTO
- ERRADO
Gabarito: E — ERRADO
O cilindro tem duas portas (A e B) e é de dupla ação.
Manutenção envolve um conjunto de atividades de planejamento, diagnóstico e serviços para garantir o funcionamento regular e permanente de máquinas, equipamentos, ferramentas e instalações. Considerando os diferentes tipos de manutenção adotados na atividade industrial, julgue os itens a seguir.
27. A troca de filtros de óleo de um sistema hidráulico feita conforme programação estabelecida pelo fabricante do equipamento, para evitar desgastes, degradação prematura e falha operacional do sistema, é uma típica ação de manutenção preventiva.
- CERTO
- ERRADO
Gabarito: C — CERTO
Troca programada visando evitar falhas é manutenção preventiva.
28. A análise do espectro de vibrações em mancais de rolamento pode indicar a necessidade de substituição dessas peças, sendo caracterizada como ação de manutenção preventiva.
- CERTO
- ERRADO
Gabarito: E — ERRADO
Análise de vibrações é técnica de manutenção preditiva.
29. A eliminação de vazamentos em tubulações ou a substituição de componentes elétricos/eletrônicos queimados de um equipamento ou instalação são ações características de manutenção corretiva.
- CERTO
- ERRADO
Gabarito: C — CERTO
Reparar falhas já ocorridas é manutenção corretiva.
Julgue os itens seguintes, acerca do funcionamento de bombas centrífugas.
30. Se, na instalação de bombeamento com uma bomba do tipo estável ou rising, a altura de recalque for estabelecida acima da especificada, haverá redução da vazão recalcada.
- CERTO
- ERRADO
Gabarito: C — CERTO
Na curva característica, maior altura manométrica corresponde a menor vazão.
31. Uma alternativa à indisponibilidade de bomba centrífuga com a capacidade necessária para atender a determinada vazão e altura de recalque consiste em associar um conjunto de bombas centrífugas em paralelo, de modo a se obter a vazão pretendida.
- CERTO
- ERRADO
Gabarito: C — CERTO
A associação em paralelo soma as vazões.
A respeito do funcionamento de compressores alternativos, julgue os seguintes itens.
32. Compressores de diafragma são máquinas de deslocamento positivo nas quais dois rotores helicoidais, um com lóbulos convexos e o outro com lóbulos côncavos, rotor macho e rotor fêmea, comprimem um fluido de trabalho, que, por sua vez, aciona diafragmas metálicos para comprimir um gás em um circuito isolado.
- CERTO
- ERRADO
Gabarito: E — ERRADO
Rotores macho e fêmea descrevem o compressor de parafuso; o de diafragma usa uma membrana acionada por êmbolo.
33. Grandes pressões podem ser obtidas por meio da utilização de compressores alternativos em vários estágios de compressão, na qual compressores ou cilindros trabalham em paralelo.
- CERTO
- ERRADO
Gabarito: E — ERRADO
Em compressão em estágios os cilindros trabalham em série, não em paralelo.
Em relação aos motores de combustão interna, julgue os itens subsequentes.
34. Superalimentação e turboalimentação são meios de promover o aumento da potência desenvolvida por um motor do ciclo Diesel pelo aumento da pressão do ar fornecido ao cilindro; na turboalimentação, o compressor é montado coaxialmente a uma turbina, que utiliza os gases de exaustão para o seu acionamento, enquanto, na superalimentação, o compressor é conectado diretamente ao motor e usa uma parte da potência deste para o seu acionamento.
- CERTO
- ERRADO
Gabarito: C — CERTO
Descrição correta de turbo e supercharger.
35. De acordo com método de fluxo cruzado ou lavagem transversal para promover a retirada dos gases queimados nos motores de dois tempos, as janelas de admissão e escape ficam do mesmo lado, o que faz que a mistura de ar/combustível fresca que entra no cilindro atinja a parede deste, siga a curvatura da câmara de combustão e seja, em seguida, desviada para a janela de escape.
- CERTO
- ERRADO
Gabarito: E — ERRADO
No fluxo cruzado as janelas de admissão e escape ficam em lados opostos do cilindro; janelas do mesmo lado caracterizam a lavagem em laço (loop).
36. Quando movidos somente a etanol, os motores do ciclo Otto com tecnologia flex proporcionam um rendimento termodinâmico menor que quando movidos apenas à gasolina, pois o índice de octanagem do etanol é menor que o da gasolina.
- CERTO
- ERRADO
Gabarito: E — ERRADO
O etanol tem octanagem maior, permitindo maior taxa de compressão e rendimento maior.

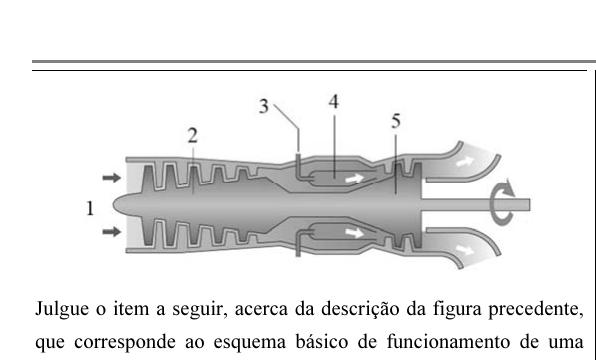

Julgue o item a seguir, acerca da descrição da figura precedente, que corresponde ao esquema básico de funcionamento de uma turbina a gás estacionária.
37. No funcionamento da turbina, o ar atmosférico (1) é comprimido no compressor (2) e enviado para a câmara de combustão (4), onde é injetado combustível (3); os gases quentes resultantes da combustão saem da câmara de combustão e se expandem na turbina (5), produzindo potência mecânica, e são, no final, descarregados na atmosfera.
- CERTO
- ERRADO
Gabarito: C — CERTO
Descreve corretamente o ciclo Brayton aberto conforme a numeração da figura.

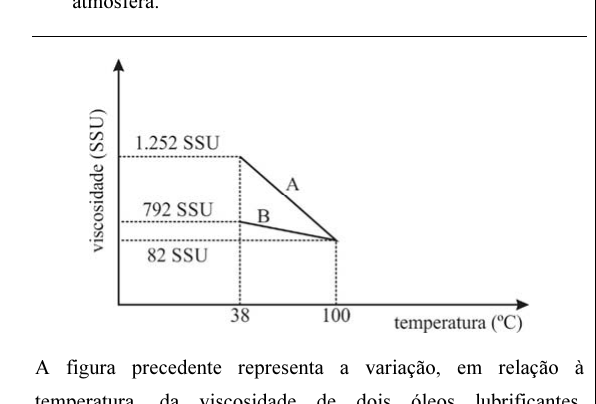

A figura precedente representa a variação, em relação à temperatura, da viscosidade de dois óleos lubrificantes, identificados, respectivamente, como A e B, sendo a variação da viscosidade medida em um viscosímetro Saybolt e expressa em SSU (Seconds Saybolt Universal). Considerando a figura e as informações apresentadas, julgue o próximo item.
38. O índice de viscosidade IV do óleo A é maior que o do óleo B.
- CERTO
- ERRADO
Gabarito: E — ERRADO
Os dois óleos têm a mesma viscosidade a 100 °C, mas o óleo A varia mais com a temperatura (1.252 SSU a 38 °C contra 792 SSU do B), logo tem IV menor. Essa associação das curvas aos valores foi inferida da descrição da figura.
Julgue os itens seguintes, relativos à lubrificação de equipamentos mecânicos.
39. As graxas de sabão de lítio são denominadas de graxas multipurpose (múltiplas finalidades), pois, além de serem insolúveis na água e resistirem a elevadas temperaturas, podem substituir, em suas aplicações, as graxas de cálcio e de sódio.
- CERTO
- ERRADO
Gabarito: C — CERTO
As graxas de lítio são multiuso e substituem as de cálcio e sódio.
40. O método mais simples de lubrificação de caixas de rolamentos é o banho de óleo, devendo-se manter elevado o nível de óleo dentro das caixas: o nível de óleo não deve ficar abaixo do centro das caixas, quando estacionário.
- CERTO
- ERRADO
Gabarito: E — ERRADO
Em banho de óleo o nível deve atingir cerca do centro do elemento rolante inferior, sem ser mantido elevado; excesso causa aquecimento e agitação.
Considerando que um flange deva ser soldado à extremidade de uma tubulação de processo de uma planta de petróleo e gás de classes de pressão e temperatura elevadas, julgue os itens a seguir, relativos a tratamentos térmicos e técnicas de soldagem.
41. O tratamento térmico de têmpera é indicado a qualquer cordão de solda, para aumentar sua resistência e dureza, tornando-o adequado para as condições de serviço de alta pressão e temperatura.
- CERTO
- ERRADO
Gabarito: E — ERRADO
A têmpera não é indicada a qualquer cordão: fragiliza e pode trincar a junta soldada.
42. O pré-aquecimento da peça antes da soldagem é uma boa prática, recomendada para reduzir o risco de trincas a frio na zona afetada pelo calor.
- CERTO
- ERRADO
Gabarito: C — CERTO
O pré-aquecimento reduz a taxa de resfriamento e o risco de trincas a frio na ZAC.
43. A soldagem TIG (tungsten inert gas) é preferível à soldagem por arco submerso para essa aplicação, pois oferece maior controle sobre o processo de soldagem e menor risco de inclusões de escória na solda.
- CERTO
- ERRADO
Gabarito: C — CERTO
O TIG dá melhor controle e não gera escória, sendo adequado a juntas de tubulação de alta responsabilidade.
44. O tratamento térmico de alívio de tensões é recomendado após a soldagem, pois a aplicação desse método causa o aumento da resistência à fadiga e à corrosão sob tensão.
- CERTO
- ERRADO
Gabarito: C — CERTO
O alívio de tensões reduz as tensões residuais, melhorando a resistência à fadiga e à corrosão sob tensão.
A respeito de materiais de construção mecânica metálicos e não metálicos utilizados em equipamentos submarinos, julgue os itens a seguir.
45. Os aços inoxidáveis são uma boa escolha para aplicações submarinas devido à sua alta resistência à corrosão em ambientes salinos.
- CERTO
- ERRADO
Gabarito: C — CERTO
Aços inoxidáveis adequados (duplex, super duplex) são amplamente usados em equipamentos submarinos.
46. Polímeros de engenharia, como o politetrafluoretileno (PTFE), são frequentemente utilizados na fabricação de vedantes e juntas de equipamentos submarinos devido à sua resistência química e ao seu baixo coeficiente de atrito.
- CERTO
- ERRADO
Gabarito: C — CERTO
O PTFE tem alta resistência química e baixo atrito, sendo usado em vedações.
No que se refere a ensaios mecânicos, julgue os próximos itens.
47. O ensaio de corrosão por polarização é um método destrutivo utilizado para determinar a taxa de corrosão de materiais metálicos em ambientes agressivos, como o fundo do oceano, sendo, porém, impraticável sua realização in situ em equipamentos submarinos.
- CERTO
- ERRADO
Gabarito: E — ERRADO
Medidas eletroquímicas de polarização podem ser feitas in situ e não são necessariamente destrutivas; a afirmação de impraticabilidade é incorreta.
48. O ensaio de ultrassom é um método destrutivo que utiliza ondas sonoras de baixa frequência para detectar descontinuidades internas em materiais como trincas e inclusões, sendo amplamente aplicável a materiais utilizados em equipamentos mecânicos.
- CERTO
- ERRADO
Gabarito: E — ERRADO
O ultrassom é ensaio não destrutivo e usa ondas de alta frequência.
49. O ensaio de partículas magnéticas, método não destrutivo utilizado para detectar descontinuidades superficiais e subsuperficiais em materiais metálicos, é aplicável a materiais não ferromagnéticos, como o titânio.
- CERTO
- ERRADO
Gabarito: E — ERRADO
O ensaio de partículas magnéticas só se aplica a materiais ferromagnéticos; o titânio não o é.
O gerente de uma unidade gestora de manutenção distribuiu as ordens de serviço aos subordinados da maneira descrita a seguir.
O primeiro grupo de trabalhadores foi designado para realizar serviços de manutenção em uma sala destinada apenas ao gerador diesel de emergência, com meios limitados de entrada e saída e com sistema fixo de CO2 para combate a incêndio. O segundo grupo foi designado para realizar inspeção rotineira em uma plataforma de petróleo. O acesso ao local de trabalho, situado a mais de 15 metros da superfície inferior, será realizado por meio de cordas. O terceiro grupo, recém-ingressado na unidade gestora de manutenção, foi encaminhado à unidade de treinamento para um curso apenas a respeito de segurança em operação, manutenção, inspeção e demais intervenções em máquinas e equipamentos.
Considerando a situação hipotética mencionada e os conceitos relativos a segurança e higiene do trabalho, julgue os itens subsequentes.
50. Como a atividade do segundo grupo é rotineira, é dispensável a permissão de trabalho e a análise de risco poderá estar contemplada no procedimento operacional.
- CERTO
- ERRADO
Gabarito: C — CERTO
Segundo o gabarito, atividades rotineiras, que são previstas e padronizadas, podem ter a análise de risco contemplada no próprio procedimento operacional e dispensam a permissão de trabalho específica. A permissão de trabalho é exigida para atividades não rotineiras ou de risco especial. O trabalho do segundo grupo é uma inspeção rotineira com procedimento já definido, e por isso o item está CERTO. A situação do primeiro grupo (espaço confinado) é que exigiria permissão obrigatoriamente.
51. Após finalizar o treinamento, o terceiro grupo poderá atuar nos mesmos ambientes do primeiro e do segundo grupo, desde que tenha realizado exame de mudança de função junto à medicina do trabalho.
- CERTO
- ERRADO
Gabarito: E — ERRADO
Para atuar em espaço confinado e em trabalho em altura são exigidos treinamentos específicos, que o curso apenas sobre segurança em máquinas não supre.
A respeito de eletrotécnica, julgue os itens seguintes.
52. Se um chuveiro com potência de 3.960 W for instalado em uma residência que é alimentada por uma rede elétrica de 220 V, um disjuntor de 15 A pode ser utilizado para proteger o circuito do chuveiro.
- CERTO
- ERRADO
Gabarito: E — ERRADO
I = 3960/220 = 18 A, superior aos 15 A do disjuntor, que desarmaria.
53. Considere que dois resistores com resistências iguais a, respectivamente, 20 Ω e 60 Ω estejam em paralelo. Nesse caso, a resistência equivalente a essa configuração terá valor igual a 15 Ω.
- CERTO
- ERRADO
Gabarito: C — CERTO
Req = (20·60)/(20+60) = 1200/80 = 15 Ω.
