Petrobras PSP 2023.2 — Projetos, Construção e Montagem – Mecânica

59 questions with the correct answer and an explanation for each. Topic: PSP 2023.2. Free, no account needed.

Fazer esta prova online

A respeito do projeto e da montagem de bombas centrífugas, julgue os itens que se seguem.

1. Mantendo-se as demais variáveis operacionais, ao se dobrar a rotação de uma bomba centrífuga, tanto sua vazão quanto sua elevação de pressão também serão dobradas.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Pelas leis de semelhança, a vazão varia linearmente com a rotação, mas a elevação de pressão (altura) varia com o quadrado, quadruplicando.

2. No caso de uma bomba afogada, é usual adotar válvulas de retenção na linha de sucção da bomba.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Na bomba afogada o líquido chega por gravidade, sem necessidade de válvula de retenção/de pé na sucção; esta é usada em bombas não afogadas.

3. Com base nos manômetros existentes na linha de sucção e descarga, é possível conhecer a vazão instantânea de fluido através da bomba.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Segundo o gabarito, o item está certo: os manômetros de sucção e descarga fornecem a pressão em cada lado da bomba, e a diferença entre elas dá a altura manométrica (carga) da bomba. Com essa altura e a curva característica H×Q do fabricante, lê-se a vazão correspondente naquele instante de operação, ou seja, a vazão instantânea.

4. Na montagem de bombas centrífugas, o acoplamento bomba-motor requer cuidado especial com o alinhamento correto entre o motor e a bomba, para evitar vibrações excessivas e danos aos componentes.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

O desalinhamento entre motor e bomba causa vibração, desgaste de mancais e acoplamentos; o alinhamento é etapa crítica da montagem.

Julgue os próximos itens, relativos a equipamentos de caldeiraria.

5. A calandragem a frio, geralmente de uso mais comum, é adequada para chapas de menor espessura, materiais mais dúcteis e curvaturas de raios maiores, enquanto a calandragem a quente é utilizada para chapas de maior espessura e curvaturas com raios menores.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

A calandragem a frio é a mais comum e se aplica a chapas finas e raios maiores; a quente é reservada a chapas espessas e raios menores.

6. Mediante o uso de um equipamento de corte a laser na caldeiraria, obtém-se um resultado de corte mais preciso que o alcançado com um equipamento de corte a plasma, pois o corte a laser, em geral, resulta em peças com bordas mais lisas, dispensando acabamento adicional, especialmente em chapas de menor espessura (em torno de até 10 mm).

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

O laser tem feixe mais estreito e menor zona afetada, gerando corte mais preciso e bordas mais lisas em chapas finas.

7. No corte de chapas de aço de maior espessura nas operações de caldeiraria, recorre-se com frequência ao oxicorte, que pode ser um processo de execução final da peça a ser usada quando a precisão dimensional exigida é baixa.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

O oxicorte é usual em chapas grossas de aço e, por sua menor precisão, serve como acabamento final apenas quando a tolerância dimensional é ampla.

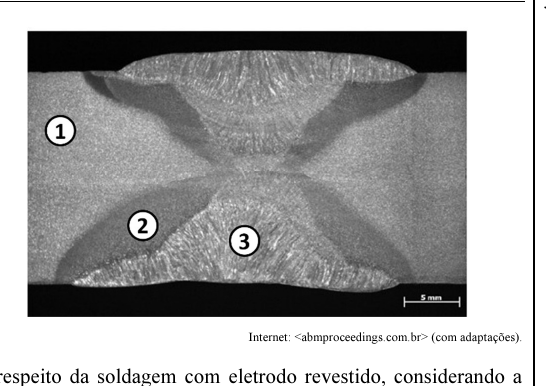

A respeito da soldagem com eletrodo revestido, considerando a figura precedente, que mostra três seções de uma junta soldada por esse tipo de soldagem, julgue os itens a seguir.

8. Na figura apresentada, podem ser observadas as principais regiões que caracterizam a união por cordão de solda: o número 1 indica a zona termicamente afetada; o número 2, a zona fundida; e o número 3, a zona termicamente afetada.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

O item está errado porque repete a mesma denominação para duas regiões diferentes. Na seção de uma junta soldada, os números 1 e 3 correspondem à zona termicamente afetada (nos dois lados do cordão), mas o número 2, no centro, é a zona fundida, e a descrição do item contém inconsistência em relação à figura. O gabarito considera, portanto, a identificação apresentada incorreta.

9. A figura em apreço mostra uma união de topo com chanfro em duplo V (ou em X) assimétrico.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Resposta inferida da descrição da figura, sem certeza sobre o formato do chanfro; a figura não indica com clareza um duplo V assimétrico.

10. Na soldagem por arco elétrico com eletrodo revestido, o revestimento do eletrodo tem a função de proteger o metal fundido da atmosfera e fornecer elementos de ligas adicionais para melhorar as propriedades da junta soldada.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

O revestimento gera gases e escória protetores e pode adicionar elementos de liga ao metal depositado.

11. O tratamento térmico de alívio de tensões é bastante usado para uniões soldadas e envolve o aquecimento da união em temperatura superior à temperatura crítica de transformação do material, seguido do resfriamento rápido, em água ou fluxo intenso de ar.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

O alívio de tensões é feito abaixo da temperatura crítica, com resfriamento lento; resfriamento rápido reintroduziria tensões.

Em relação ao projeto, à construção e à montagem de tubulações industriais, julgue os itens que se seguem.

12. No teste hidrostático, utilizado para verificar a integridade das tubulações industriais, a tubulação é pressurizada com água e inspecionada quanto à ocorrência de vazamentos ou deformações anormais.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Descreve corretamente o teste hidrostático.

13. O ensaio de ultrassom é amplamente utilizado na inspeção de tubulações industriais para detectar defeitos tais como trincas e inclusões de material, mas não permite determinar a espessura da parede do tubo.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

O ultrassom é amplamente usado justamente para medir espessura de parede.

14. Nas tubulações industriais, o diâmetro nominal é uma medida que corresponde ao diâmetro interno da tubulação.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

O diâmetro nominal é uma designação de referência, que nem sempre coincide com o diâmetro interno (nem o externo).

15. As juntas de expansão são utilizadas em tubulações industriais para compensar a dilatação térmica e amortecer a propagação de vibrações, reduzindo a possibilidade de danos na tubulação.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Juntas de expansão absorvem dilatações térmicas e atenuam vibrações.

16. O revestimento interno de tubulações com polímeros termoplásticos é comumente utilizado em aplicações industriais para proteger as tubulações contra a corrosão.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Revestimentos poliméricos internos são práticas comuns de proteção anticorrosiva.

Tendo como referência conceitos de processos de fabricação, julgue os próximos itens.

17. O chanfro na solda de união entre um flange e um tubo serve para garantir a penetração do metal de adição da solda, mediante inclinação ou corte oblíquo nos metais base, mas não é capaz de reduzir o risco de defeitos como falta de fusão ou inclusões de escória.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

O chanfro favorece a penetração e o acesso, reduzindo também o risco de falta de fusão e inclusões de escória.

18. Na zona de fusão (ZF) das soldas, ocorrem mudanças significativas na microestrutura do metal, incluídas a formação de grãos mais grosseiros e a redistribuição de elementos de liga, enquanto na zona termicamente afetada, adjacente à ZF, ocorrem mudanças na microestrutura do metal de base devido ao aquecimento e ao resfriamento rápido durante a soldagem, como a recristalização e a precipitação de fases.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Descrição coerente das alterações microestruturais na ZF e na ZTA.

19. Um tubo metálico é produzido pelo processo de extrusão, que consiste em puxar o material bruto, aquecido, através da matriz, deformando-o plasticamente e reduzindo seu diâmetro até se alcançar a dimensão nominal desejada.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Na extrusão o material é empurrado (forçado) através da matriz; puxar caracteriza a trefilação.

20. Um flange pode ser fabricado via dobramento com sucessivas etapas de fresamento, torneamento e brochamento, bem como por fundição, em que um metal é aquecido dentro da zona termicamente afetada e moldado em uma matriz para conformar o flange.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Flanges não são feitos por dobramento, e 'zona termicamente afetada' não se aplica à fundição; o metal é fundido e vazado em molde.

Julgue os itens subsequentes, a respeito de metrologia.

21. Metrologia é a ciência da medição que engloba aspectos teóricos e práticos, abrangendo o estudo dos sistemas de unidades de medida, o desenvolvimento de padrões de medição, a realização de medições precisas, a calibração de instrumentos de medição, a garantia da qualidade de produtos e processos industriais.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Definição adequada de metrologia.

22. A exatidão, expressa em termos de desvio padrão ou incerteza da medição, se refere à proximidade dos resultados de medição entre si quando as medições são repetidas sob as mesmas condições, enquanto a precisão diz respeito à consistência dos valores obtidos, quão próximos uns dos outros, sendo relacionada à proximidade do valor real que se pretende medir.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Os conceitos estão trocados: precisão é a proximidade entre resultados repetidos; exatidão é a proximidade do valor real.

23. Na calibração, os instrumentos de medição são ajustados e verificados em relação a padrões de referência, garantindo-se sua precisão, enquanto a rastreabilidade diz respeito à capacidade de vincular uma medição a padrões de referência internacionalmente reconhecidos, assegurando-se a comparabilidade dos resultados em diferentes locais e momentos.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

A rastreabilidade é corretamente descrita e a calibração é a comparação com padrões de referência.

No que se refere a instrumentos de medição, julgue os próximos itens.

24. Na indústria petroquímica, os instrumentos de medição desempenham papel fundamental, desde a extração e o refino de matérias-primas até o produto comercializável, sendo essenciais para garantir a segurança, eficiência e qualidade, além de controlar variáveis críticas em todas as fases da produção.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Afirmação correta sobre a importância da instrumentação no setor.

25. Dinamômetros, células de carga e balanças, instrumentos utilizados para medir tensão e compressão, são usados para garantir que as cargas aplicadas estejam dentro dos limites de segurança; por sua vez, os manômetros e transdutores de pressão são utilizados para medir a pressão em gases e líquidos.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Descrição correta das aplicações dos instrumentos citados.

26. Instrumentos de medição analíticos, como cromatógrafos de gás e líquido, espectrômetros de massa e analisadores de umidade, são empregados para monitorar a composição química de fluidos em diferentes estágios do processo.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Esses analisadores são usados para monitorar a composição de fluidos de processo.

Julgue os próximos itens, relativos a elementos de máquinas.

27. Um mancal é um elemento de máquina que suporta e guia o eixo rotativo de uma máquina ou equipamento, sendo projetado para fornecer um suporte sólido e estável ao eixo, permitindo que ele gire suavemente com o mínimo de atrito e desgaste.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Definição correta de mancal.

28. Dois eixos paralelos conectados por correia aberta não reversível têm o mesmo sentido de movimento de rotação.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Correia aberta mantém o mesmo sentido de rotação; só a cruzada o inverte.

29. Em parafusos, passo é a distância axial medida paralelamente entre a primeira e a última cristas de uma rosca.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Passo é a distância axial entre duas cristas consecutivas, não entre a primeira e a última.

Julgue os próximos itens, pertinentes a mecânica técnica.

30. As condições de equilíbrio são atendidas somente quando a soma (vetorial) de todas as forças que atuam sobre o corpo é igual a zero.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

O equilíbrio exige também que a soma dos momentos seja nula.

31. O cisalhamento é uma medida da tendência de uma força rotacionar um objeto em torno de um ponto ou eixo específico.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

A descrição corresponde ao momento (torque) de uma força, não ao cisalhamento.

32. O centroide e o centro de gravidade coincidem no mesmo ponto no espaço quando a densidade do material é constante em todo o objeto e quando o campo gravitacional atua de maneira uniforme em todas as partes do objeto.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Com densidade homogênea e campo gravitacional uniforme, centroide e centro de gravidade coincidem.

Acerca da resistência dos materiais, julgue os itens a seguir.

33. Se uma viga biapoiada receber uma força concentrada P no meio do seu vão, de comprimento L, então, desprezando-se o peso da própria viga, o esforço cortante próximo ao apoio esquerdo da viga será igual a P × L/2.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

A reação em cada apoio é P/2, logo o cortante próximo ao apoio é P/2; P×L/2 é o momento máximo dividido, não o cortante.

34. Módulo de elasticidade, resistência à tração, tensão de escoamento e tensão de ruptura são propriedades mecânicas obtidas em um teste de tração.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Todas essas propriedades são obtidas do ensaio de tração.

Com referência a sistemas hidráulicos e pneumáticos, julgue os itens seguintes.

35. Cilindros hidráulicos são dispositivos usados para armazenar energia hidráulica sob a forma de fluido pressurizado e liberá-la quando necessário para fornecer energia adicional ao sistema.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

A função descrita é a dos acumuladores hidráulicos; cilindros são atuadores lineares.

36. Em comparação com sistemas pneumáticos, sistemas hidráulicos são mais adequados para aplicações em ambientes em que a temperatura seja um fator crítico devido à menor variação de temperatura do fluido.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

O item está certo: o fluido hidráulico (óleo) é um líquido de baixa compressibilidade, com propriedades menos sensíveis a variações de temperatura do que o ar comprimido, cujo volume e pressão variam bastante com a temperatura. Por isso a operação hidráulica é mais estável e previsível quando a temperatura é fator crítico, conforme o gabarito.

Julgue os próximos itens, relativos a ensaios mecânicos.

37. O ensaio por ultrassom é um tipo de ensaio mecânico não destrutivo que utiliza ondas sonoras de alta frequência para detectar descontinuidades internas em materiais metálicos e não metálicos, enquanto o ensaio de partículas magnéticas detecta descontinuidades superficiais em peças metálicas ferromagnéticas.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Ambas as descrições estão corretas (partículas magnéticas detectam descontinuidades superficiais e subsuperficiais em ferromagnéticos).

38. Materiais duros apresentam uma maior capacidade de resistir à propagação de trincas e fissuras devido a sua maior tenacidade, que é verificada por intermédio de ensaio de dureza (Brinell, Rockwell ou Vickers).

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Materiais duros tendem a ser frágeis, e a tenacidade não é verificada por ensaio de dureza.

39. Em um ensaio de tração com entalhe, avalia-se a tenacidade de um material no momento da absorção de energia até a sua fratura sob condições específicas de carregamento.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

A absorção de energia até a fratura é avaliada no ensaio de impacto com entalhe (Charpy/Izod), não no de tração.

Acerca de tecnologia de materiais, julgue os próximos itens.

40. A tensão de ruptura é o ponto em que o material deixa de se comportar elasticamente e começa a se deformar plasticamente, ou seja, a deformação permanente ocorre mesmo após a remoção da tensão.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

A descrição corresponde à tensão de escoamento, não à de ruptura.

41. Módulo de elasticidade é a inclinação da região elástica da curva tensão-deformação que representa a rigidez do material e sua capacidade de retornar à forma original após a remoção da tensão.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

O módulo de elasticidade é a inclinação da região elástica linear, representando a rigidez.

42. Em uma curva tensão-deformação, a deformação é representada pelo eixo horizontal, e a tensão, pelo eixo vertical.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Convencionalmente, a deformação fica no eixo x e a tensão no eixo y.

Julgue os itens a seguir, relativos a corrosão, proteção de superfícies e pintura industrial.

43. Na pintura por jateamento abrasivo, a tinta é pulverizada sobre a superfície com uma pistola que aplica uma carga elétrica positiva na tinta e uma carga elétrica negativa na superfície, o que faz as partículas de tinta serem atraídas pela superfície e se distribuírem uniformemente.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

A descrição corresponde à pintura eletrostática; o jateamento abrasivo é preparo de superfície, não aplicação de tinta.

44. A corrosão é um processo que afeta não apenas os metais, mas também diferentes tipos de materiais, como plásticos, cerâmicas e compósitos.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Em sentido amplo, a corrosão é a deterioração de qualquer material por ação do meio, incluindo não metálicos.

A respeito de segurança do trabalho e do meio ambiente do trabalho, julgue os itens que se seguem.

45. O ambiente do trabalho é parte integrante do meio ambiente, especialmente quanto à interação entre os seres vivos e o ambiente sociotécnico no qual o trabalho é realizado, que não se limita apenas à natureza e aos ecossistemas naturais, mas também inclui os ambientes construídos pelos seres humanos, como os locais de trabalho.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

O meio ambiente do trabalho integra o conceito amplo de meio ambiente, incluindo ambientes construídos.

46. A segurança do trabalho envolve direitos trabalhistas e previdenciários dos trabalhadores.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

A segurança do trabalho tem repercussões trabalhistas e previdenciárias (ex.: adicionais, benefícios acidentários).

47. Independentemente das condições, os equipamentos de proteção individual (EPI) devem ser usados todos os dias, ininterruptamente.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

O uso do EPI depende da atividade e dos riscos presentes, não é incondicional.

48. Os microrganismos são classificados como fatores laborais de risco físico.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Microrganismos são agentes de risco biológico.

49. Considera-se poluição ambiental o ruído excessivo no ambiente de trabalho, com pressões sonoras elevadas que, além das consequências nefastas à vizinhança, atacam os sistemas endócrino, hormonal, cardiorrespiratório, psicológico e auditivo dos trabalhadores a elas submetidos.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

O ruído excessivo é considerado poluição sonora, com efeitos nocivos à saúde do trabalhador.

50. As gotículas suspensas como névoa ou neblina, para qualquer diâmetro aerodinâmico, são classificadas em função da região de deposição no trato respiratório em fração de particulado inalável e fração de particulado torácico.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Para gotículas de qualquer diâmetro aerodinâmico, a classificação aplicável é a de particulado inalável, não também torácico.

Considerando o Sistema Internacional de Unidades (SI), julgue os próximos itens.

51. Histerese é a diferença entre a leitura/medida para um dado valor da grandeza a medir, quando essa grandeza foi atingida por valores crescentes, e a leitura/medida, quando ela foi atingida por valores decrescentes da grandeza a medir.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Definição metrológica correta de histerese.

52. O SI dispõe, além das unidades de base, de unidades derivadas, que são combinações das unidades de base, como o metro por segundo (m/s) para velocidade, o metro cúbico (m³) para volume, entre outras.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Unidades derivadas são combinações das de base, como m/s e m³.

53. O plural das unidades decibel, pascal e mol é, segundo a notação científica, decibéis, pascales e moles, respectivamente.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

Pelas regras do SI em português, o plural é obtido com acréscimo de 's': decibels, pascals e mols.

Julgue os próximos itens, relativos a desenho técnico mecânico.

54. O desenho de peças representa individualmente cada componente de um sistema mecânico, mostrando suas dimensões, formas, tolerâncias, acabamentos superficiais e outras características relevantes, enquanto o desenho de conjunto mostra a disposição e a relação entre as diferentes peças que compõem um conjunto ou uma máquina.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Distinção correta entre desenho de peça e desenho de conjunto.

55. As cotas, em um desenho técnico mecânico, são usadas para indicar as dimensões das peças de forma precisa, para fins comerciais e, principalmente na indústria, para comunicar informações de engenharia de materiais, de produção e de manutenção, porém não se aplicam à fabricação, que deve observar outros critérios gráficos de representação dimensional.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

As cotas são essenciais à fabricação, pois definem as dimensões a serem produzidas.

56. No desenho técnico mecânico, as linhas tracejadas geralmente representam arestas ocultas ou invisíveis de um objeto.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Linhas tracejadas representam arestas e contornos não visíveis.

Com relação a eletrotécnica, julgue os itens subsequentes.

57. O fator de potência é a relação entre a potência ativa e a potência aparente em um circuito elétrico.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

FP = P/S.

58. A lei de Kirchhoff das correntes estabelece que a soma das correntes que entram em um nó de um circuito elétrico é igual à soma das correntes que saem desse nó.

  1. CERTO
  2. ERRADO

Gabarito: C — CERTO

Enunciado correto da lei dos nós.

59. A lei de Ohm estabelece que a corrente elétrica que passa por um condutor é diretamente proporcional à resistência elétrica do condutor e inversamente proporcional à tensão aplicada.

  1. CERTO
  2. ERRADO

Gabarito: E — ERRADO

A corrente é diretamente proporcional à tensão e inversamente proporcional à resistência (I = V/R).

Fazer esta prova online

Mais provas de Petrobras PSP 2023.2
